(Česky) 3132 Bf 109F-4 & Bf 109G-2 Afrika Dual Combo
31.7.2018 Jiří 'Novis' Novák - 3,793 přečtení
.
Tropy jak mají být....
Jiří Novis Novák
Model: Me109F-4 a G-2, Afrika DUAL COMBO
Výrobce: Eduard
Měřítko: 1/48
Kat. č.: 11116
Úvodem
Me 109F-4 Druhá velká výrobní série verze F. Do služby se začala zavádět od června 1941. Zvnějšku se letoun nelišil od modelu F-2, ale postupem času se do výroby dostávaly letouny s nejrůznějšími úpravami.
Me 109G-2 Stroje této subverze se vyráběly souběžně s modelem G-1 v období od května 1942 do února 1943 v Regensburgu u firmy Erla. U Luftwaffe letouny sloužily do června 1942.
Stavebnice
Je balena do charakteristické krabice s horním víkem s kresbou dvou letících letounů s palmou v pozadí
Obsah krabice
Krabice obsahuje devět rámečků ze šedého plastu s cca.375 díly, dva rámečky z čirého plastu s 20 díly, aršíky s obtisky, aršík se stříkacíma maskama a 3 planžety leptů.
Výlisky
Rámečeky A,K,N,M,L:

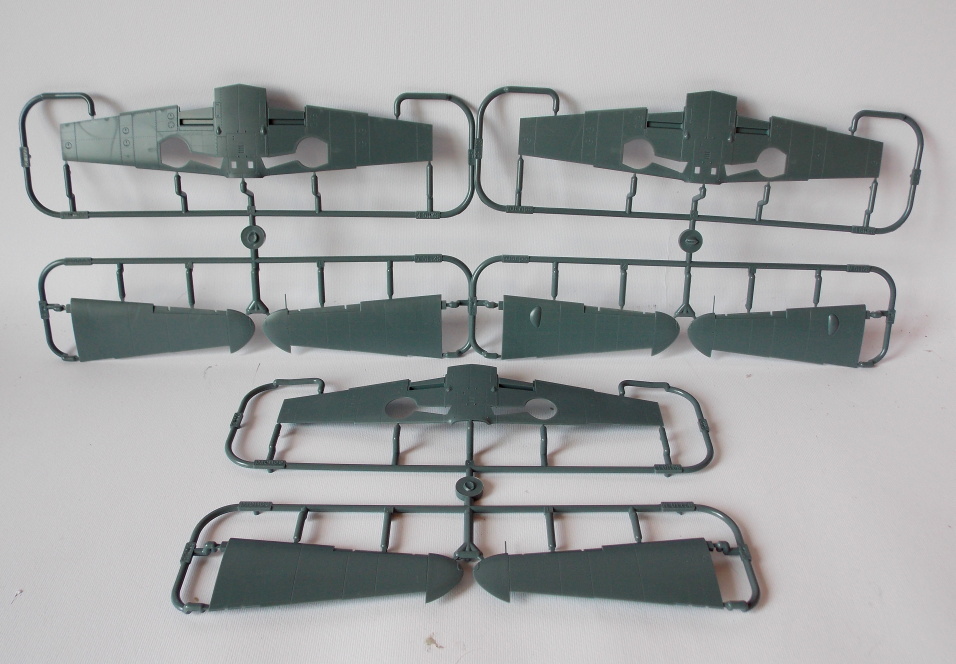

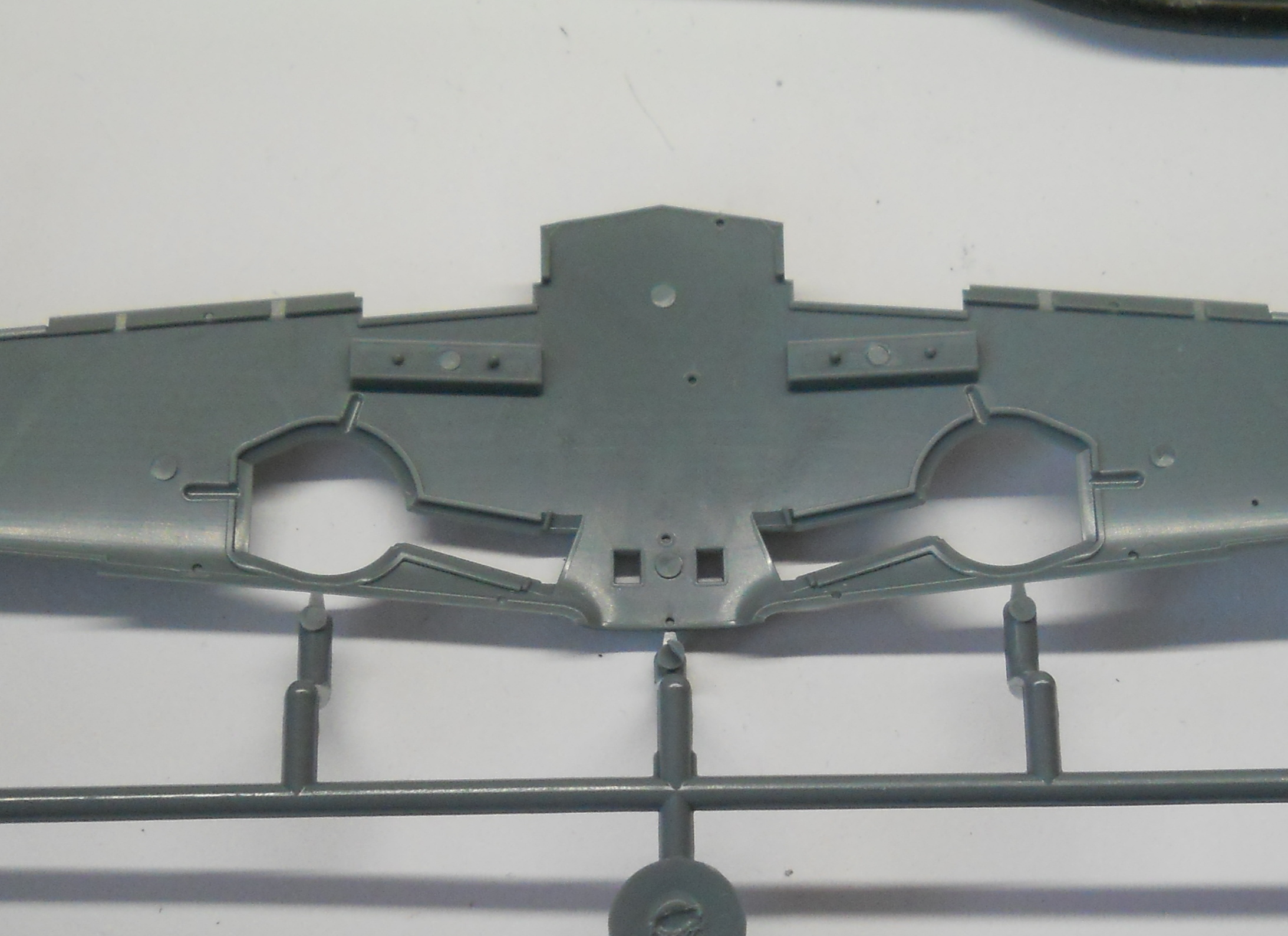

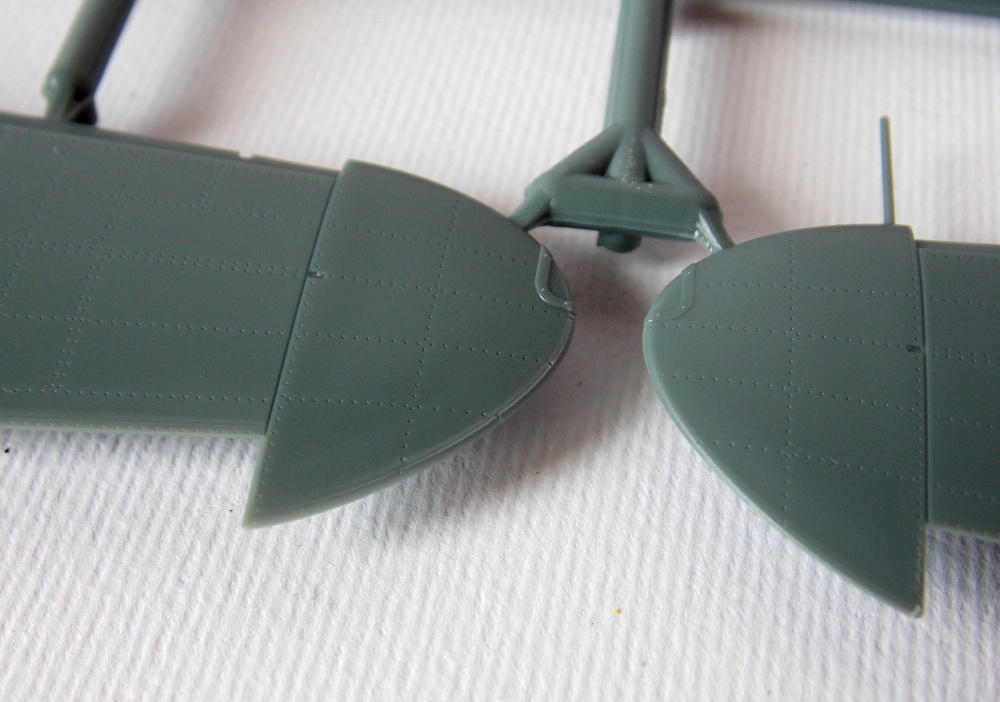

Tyto rámečky obsahují horní a spodní díly křídel, přičemž pro verzi G-2 jsou obsaženy křídla s výstupky pro kolo a bez tohoto výstupku. Na okrajových obloucích jsme našel nepatrné kazy, ale neni to tak rapidní, jako tomu bylo u modelu G-6. Co mě ale zarazilo je, že každá Pitotova trubice na dílech křídel má ulomenou přední tenkou část. Ale náprava je jednoduchá.
Rámeček R,S:

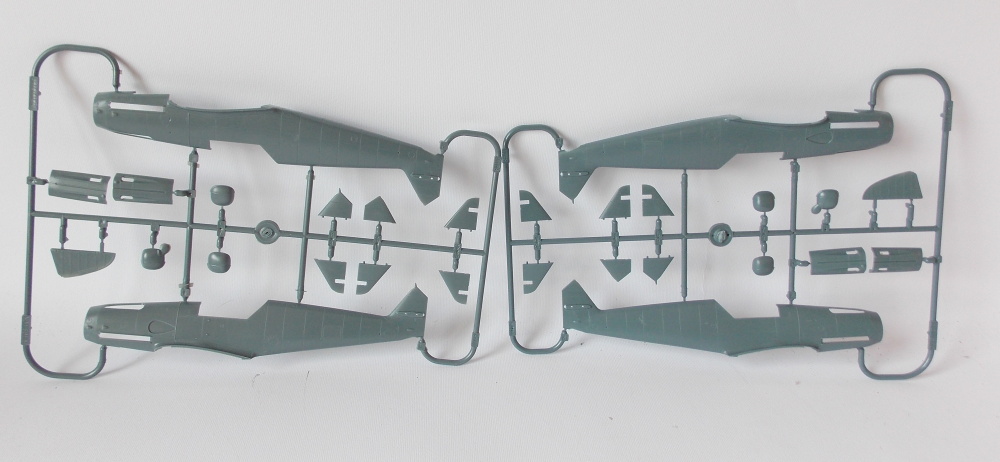

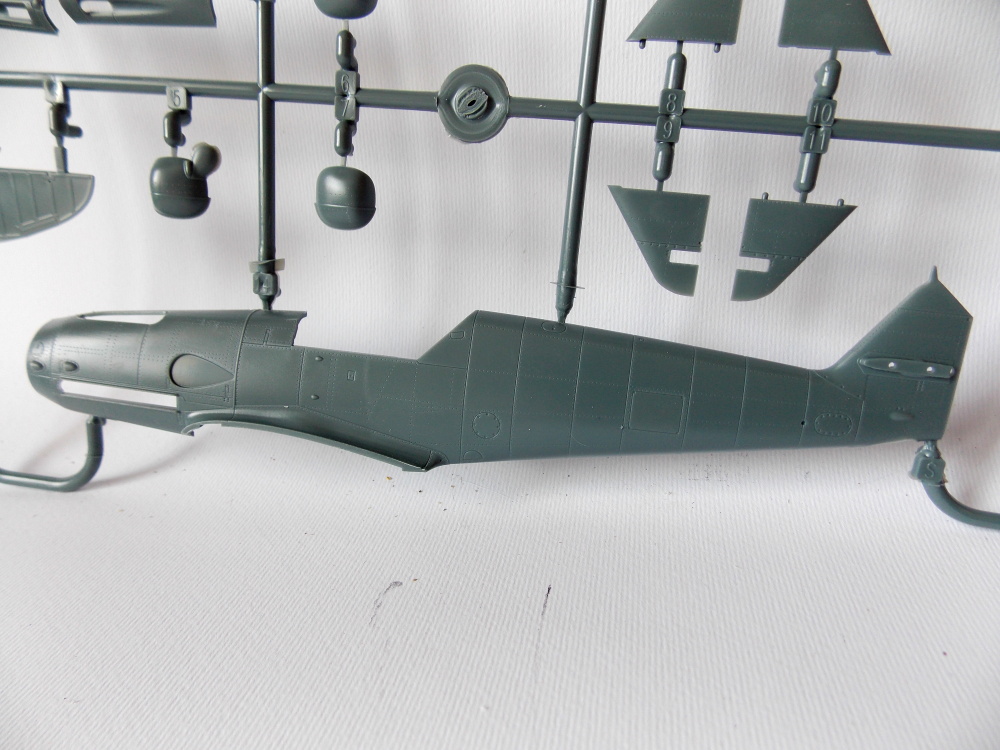

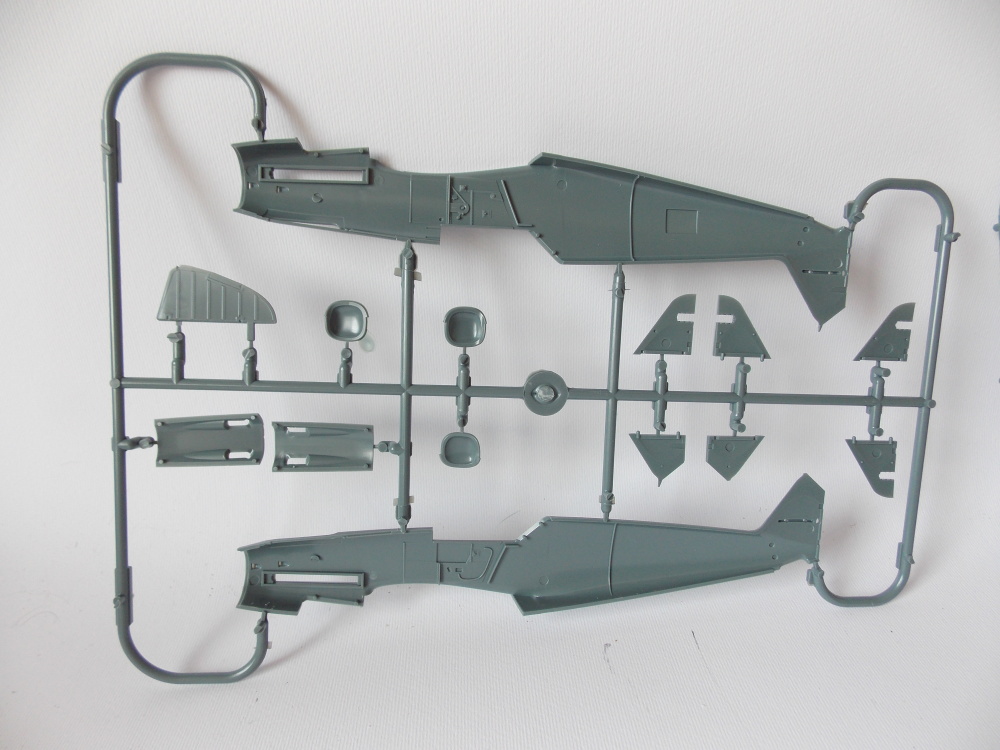

Rámeček R obsahuje díly trupu verze F-4. Rámeček S obsahuje také díly trupu a to pro verzi G-2. V návodu na stránce rozkresu umístění dílů v rámečcích jsem si všiml, že na trupu verze G je zakreslena krytka pod kabinou, kterou tato verze neměla. Dále tyto rámečky obsahují odnímatelné kryty motoru s výstřelnými otvory, vyboulení pro pozdější verze G, směrové kormidlo a kýlové plochy. Tyto dále jmenované díly při stavbě nevyužijeme a jsou v návodu modře podbarvené.
Rámeček H:

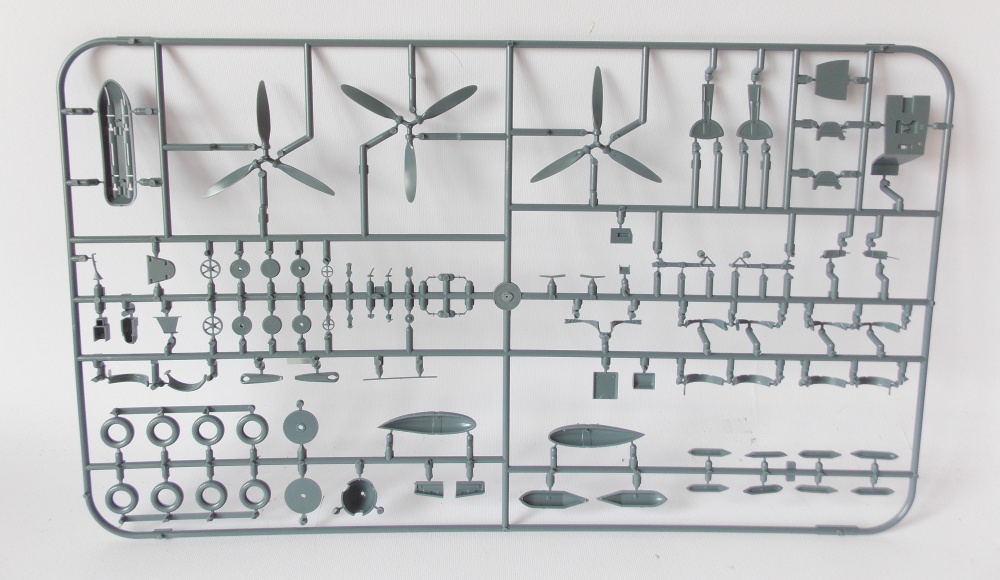

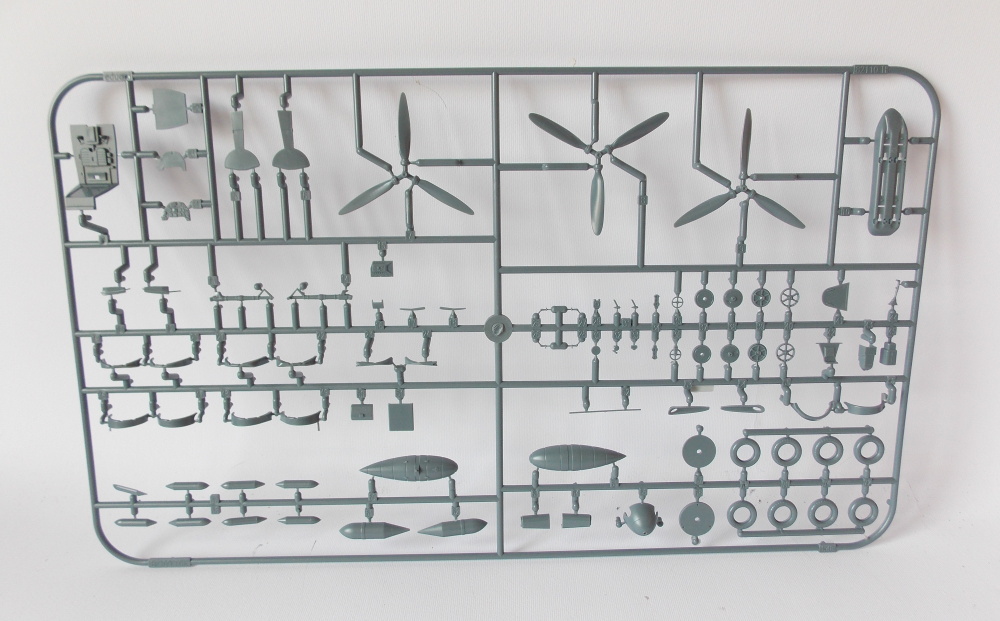

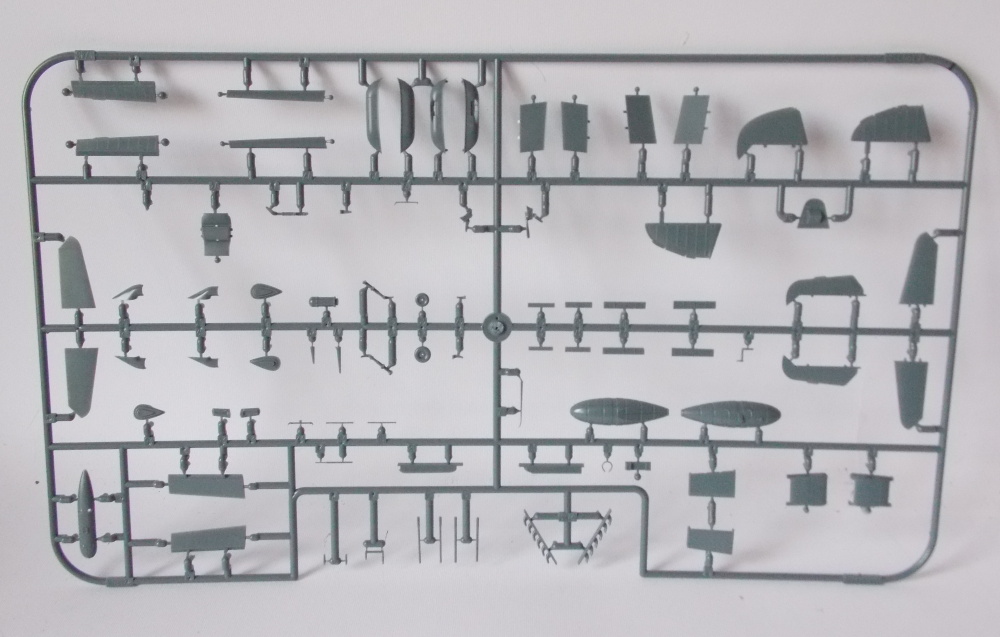

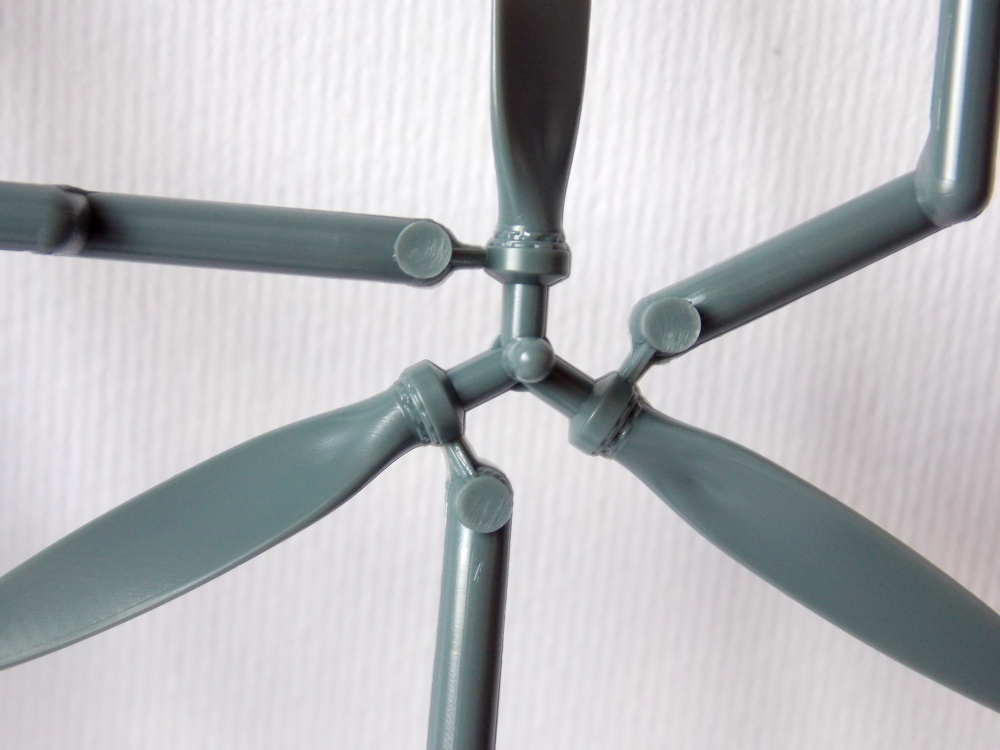

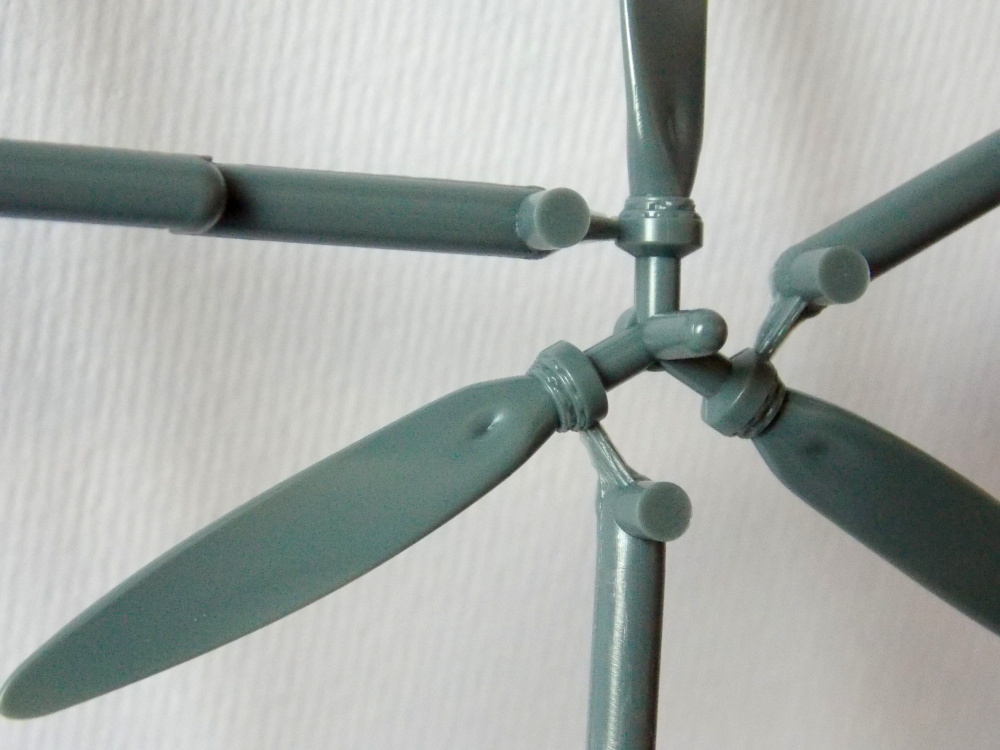

Tento rámeček je v krabici obsažen dvakrát a jsou v něm umístěny díly podvozkových kol, podvozkových šachet, kryty podvozku, disky kol, podvozkové nohy,výstřelné otvory trupových zbraní, vrtulové kužely, vrtule- na těchto dílech jsem našel vtaženiny. Dále jsou zde díly cockpitu, jako jsou palubní deska, vana cockpitu a další ovládací prvky. Modře podbarvené ( díly které nevyužijeme ) jsou podtrupová přídavná nádrž, kryt kanonu v cockpitu, závěsník ETC50/VIIId a 50Kg pumy.
Rámeček I:

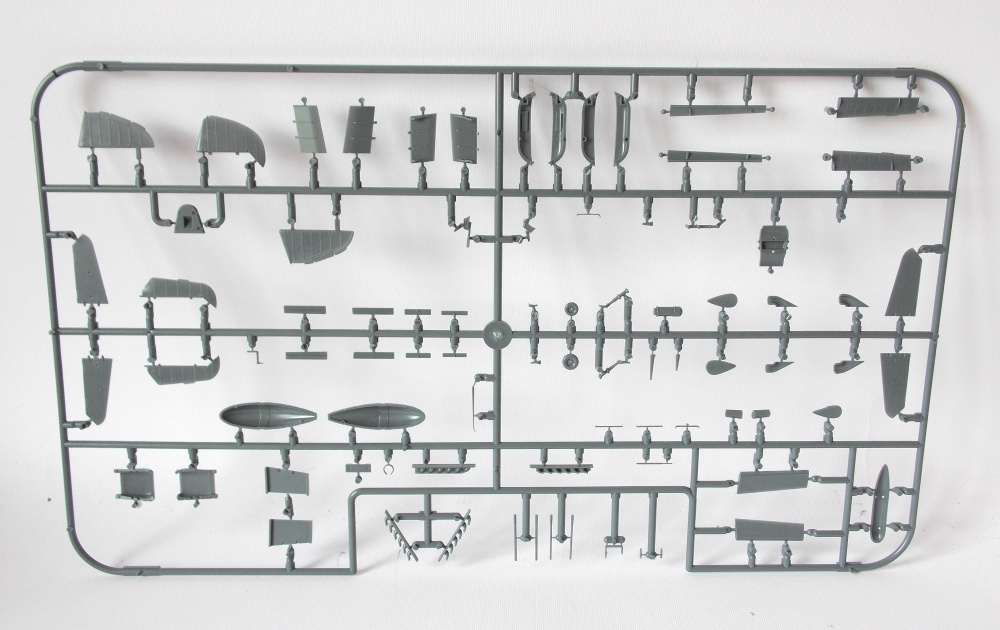

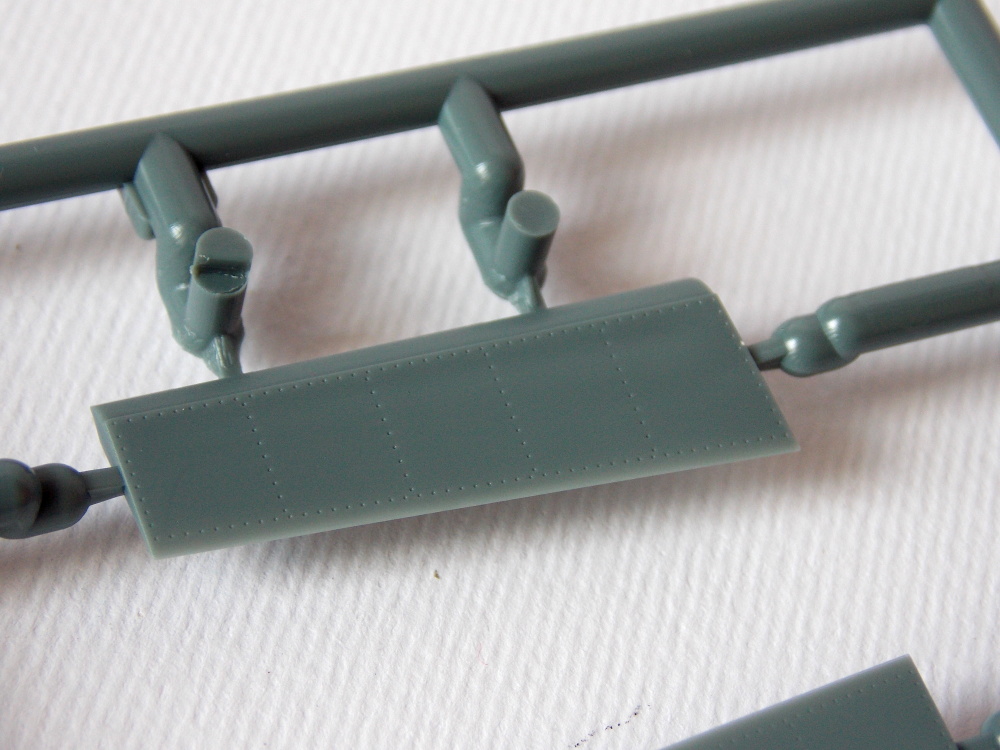

I tento rámeček je v krabici obsažen dvakrát. Zde jsou díly jako stabilizátory, výšková kormidla, automatické sloty, výfuky, hlavně zbraní. Dále jsou v rámečku umístěny díly klapky pro změnu zakřivení profilu, přídavné křídlové kanónové kontejnery, vztlakové klapky, díly chladičů a směrové kormidlo. Tento rámeček také obsahuje díly, které při stavbě nevyužijeme a jsou v přehledu dílů modře podbarveny.
Eduard Brassin:

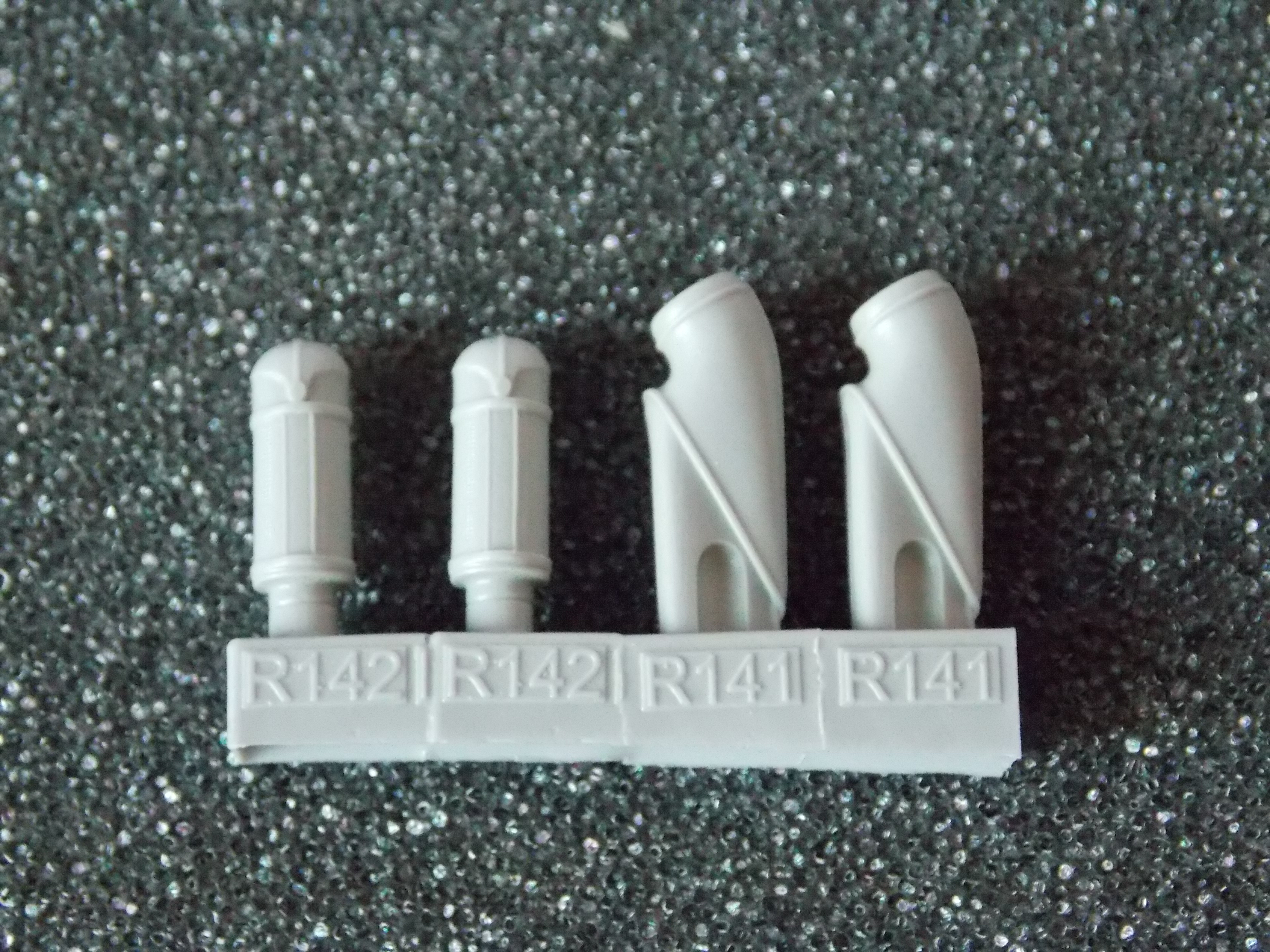

Stavebnice obsahuje čtyři odlévané díly a to prachový filtry pro verze Trop a vstupy vzduch k turbokompresoru, kterými nahradíme díly z rámečků.
Čiré díly
Rámeček Z a J:

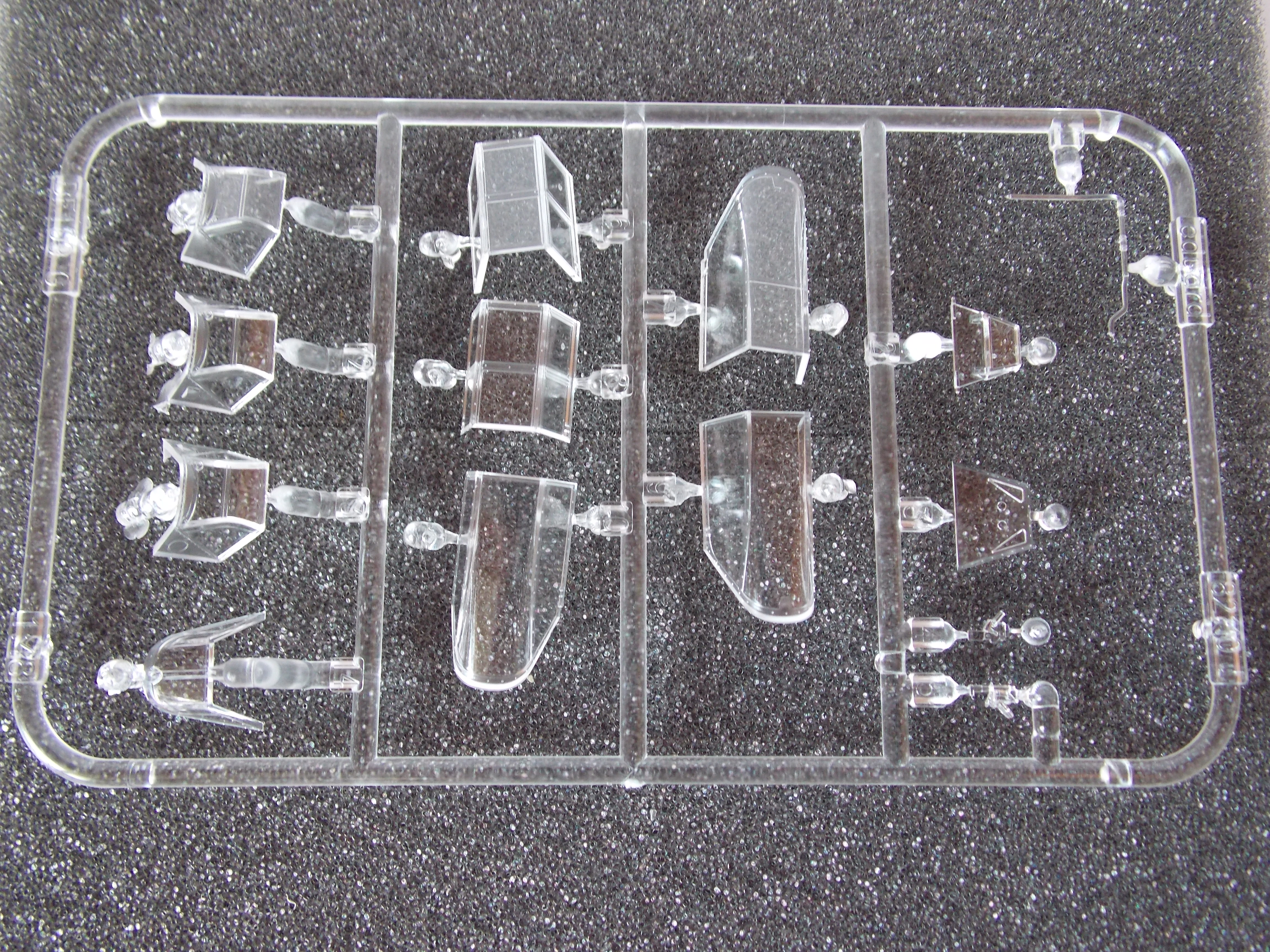

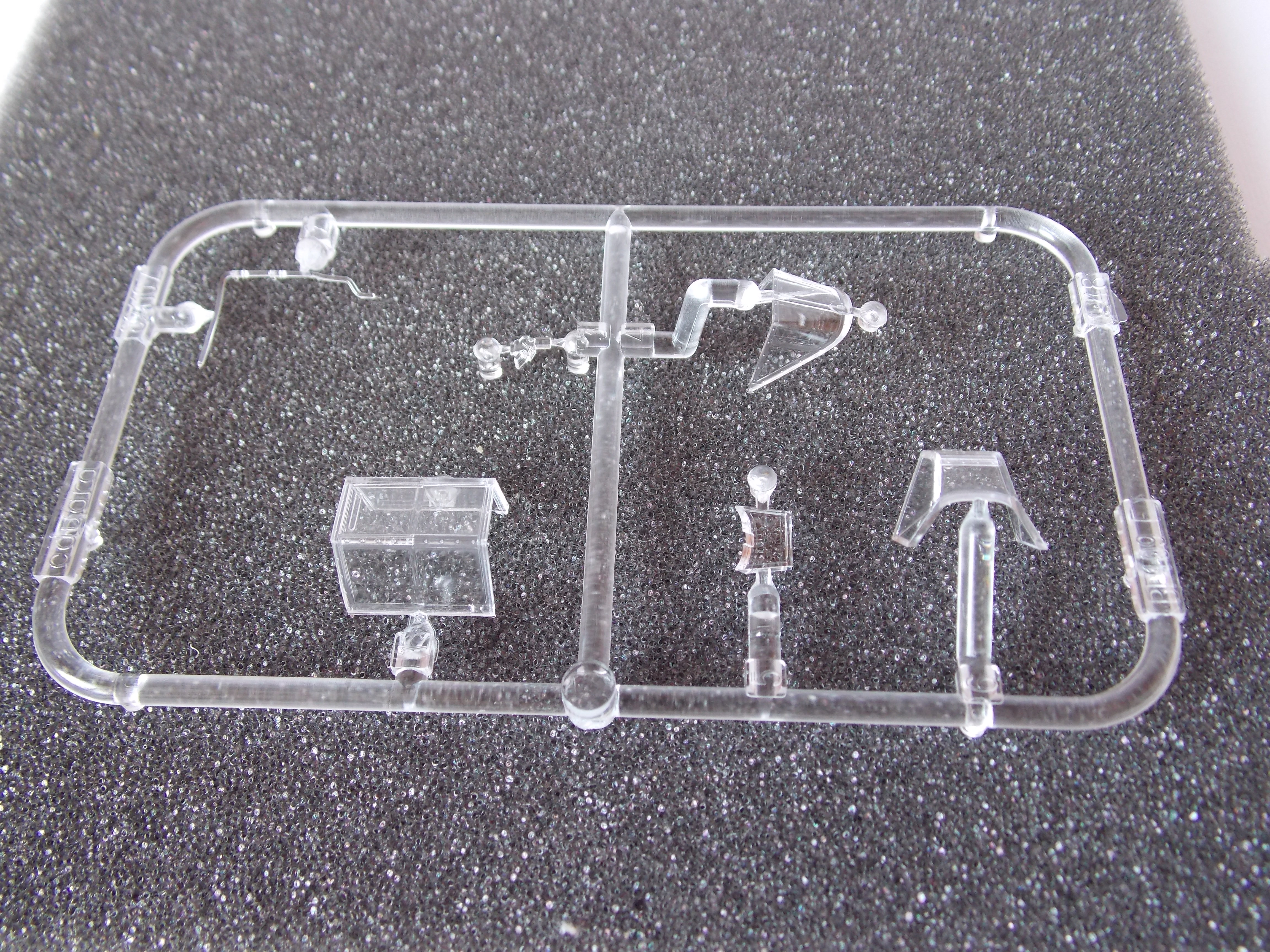

Zde máme díly zaměřovačů, překrytů pilotních kabin pro obě verze, větrné štítky, palivové potrubí. Díly jsou krásně čisté a nikterak nezkreslují.
Návod, lepty, stříkací masky a obtisky
Návod:

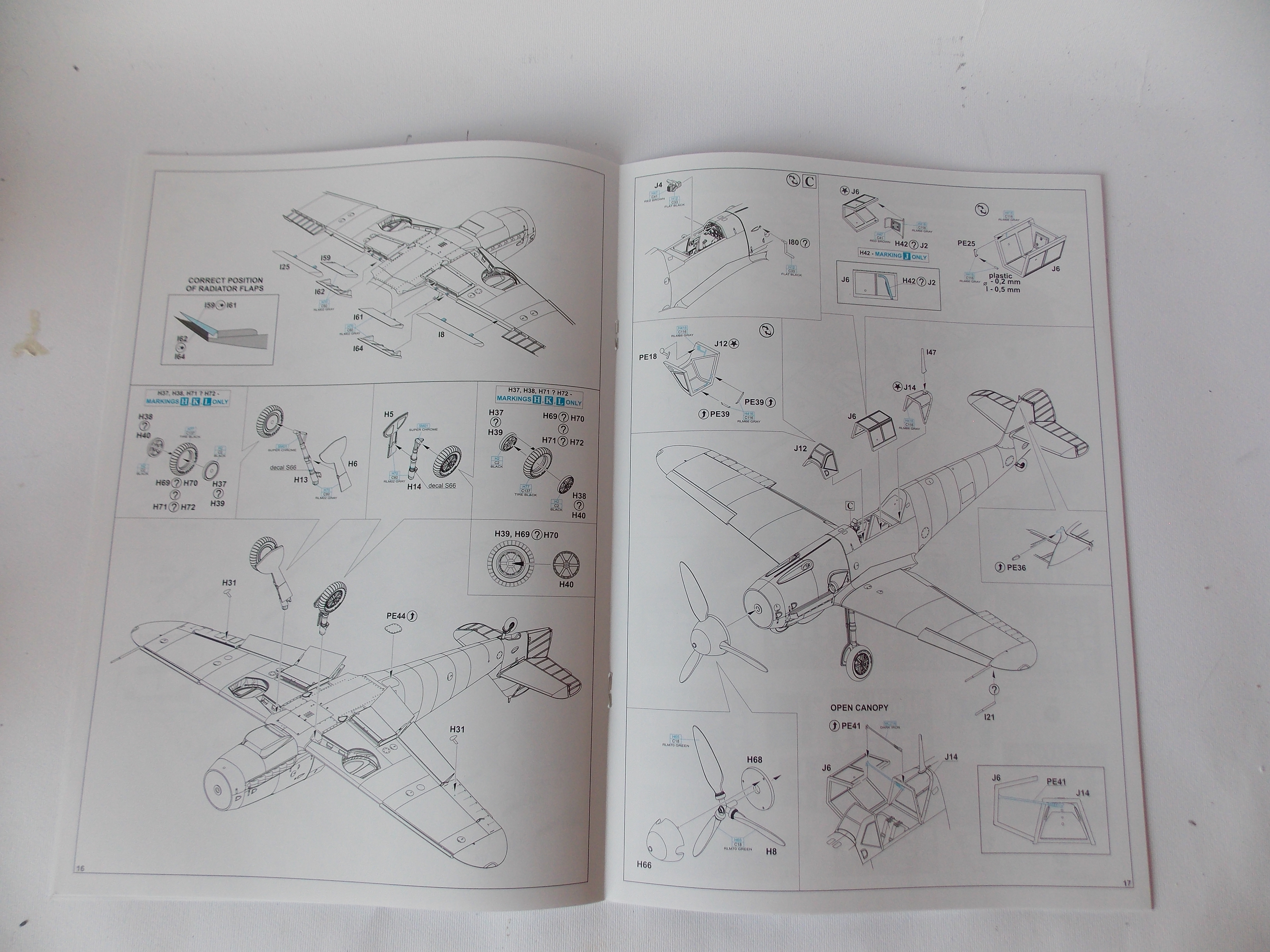

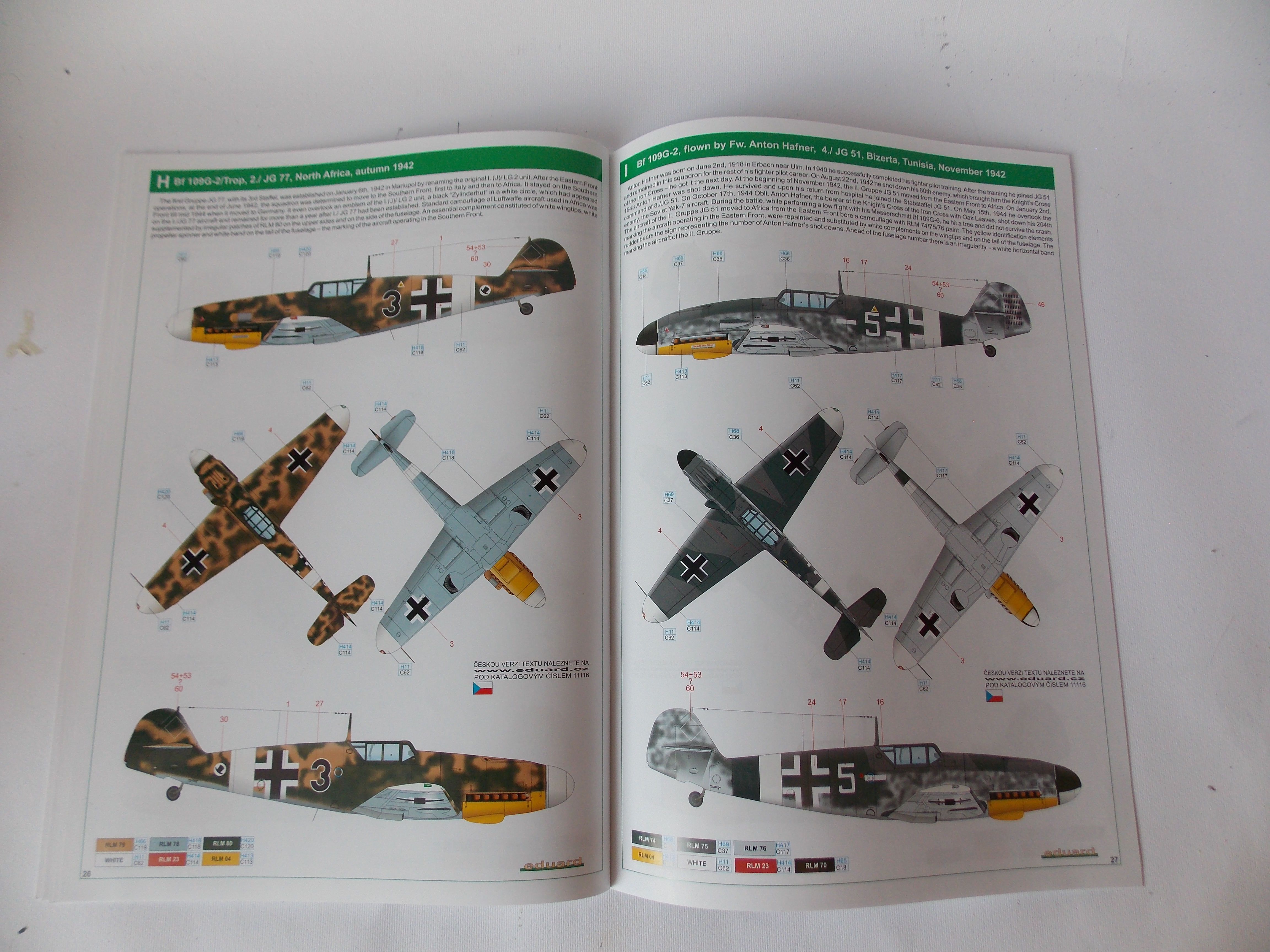

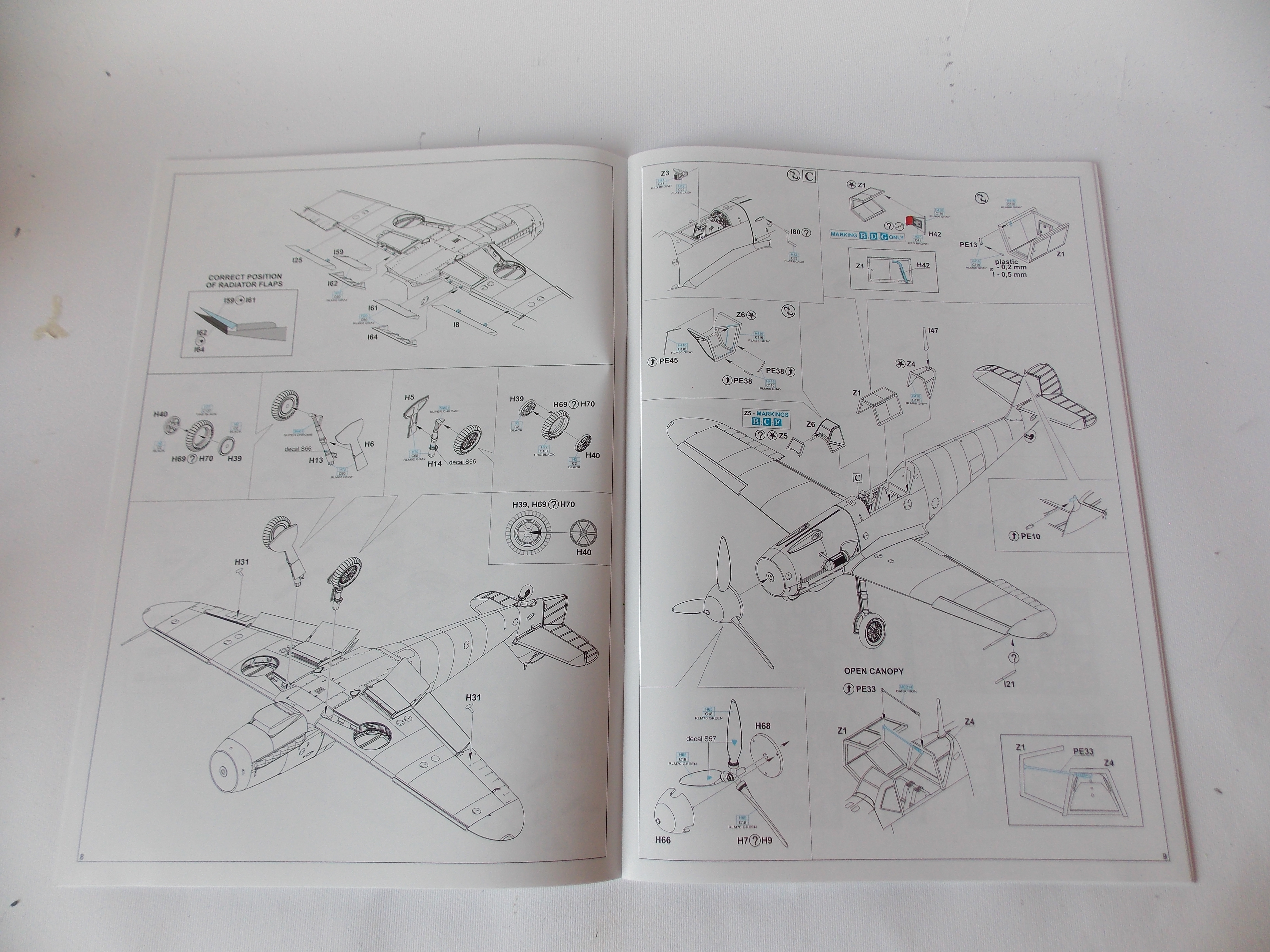

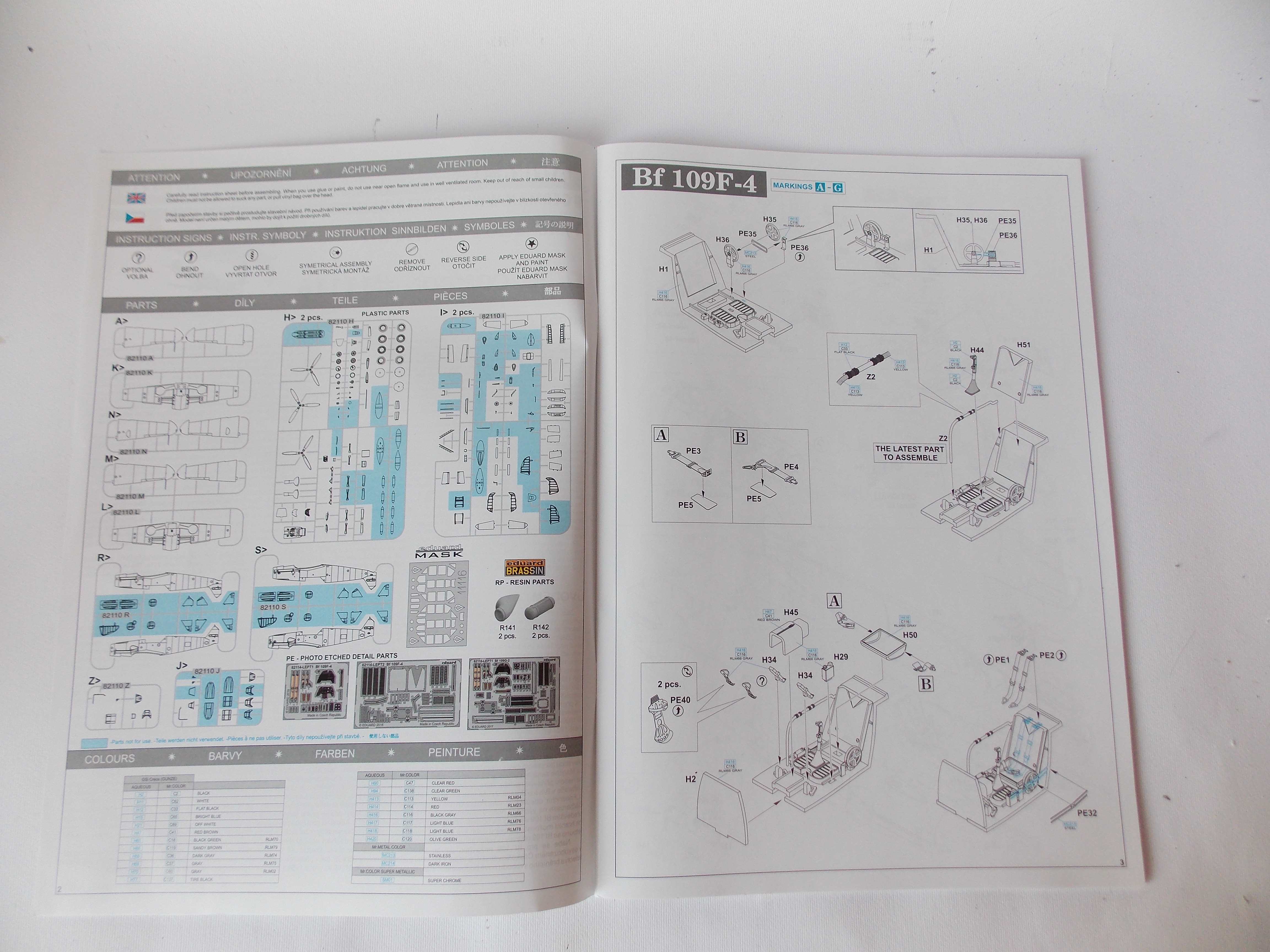

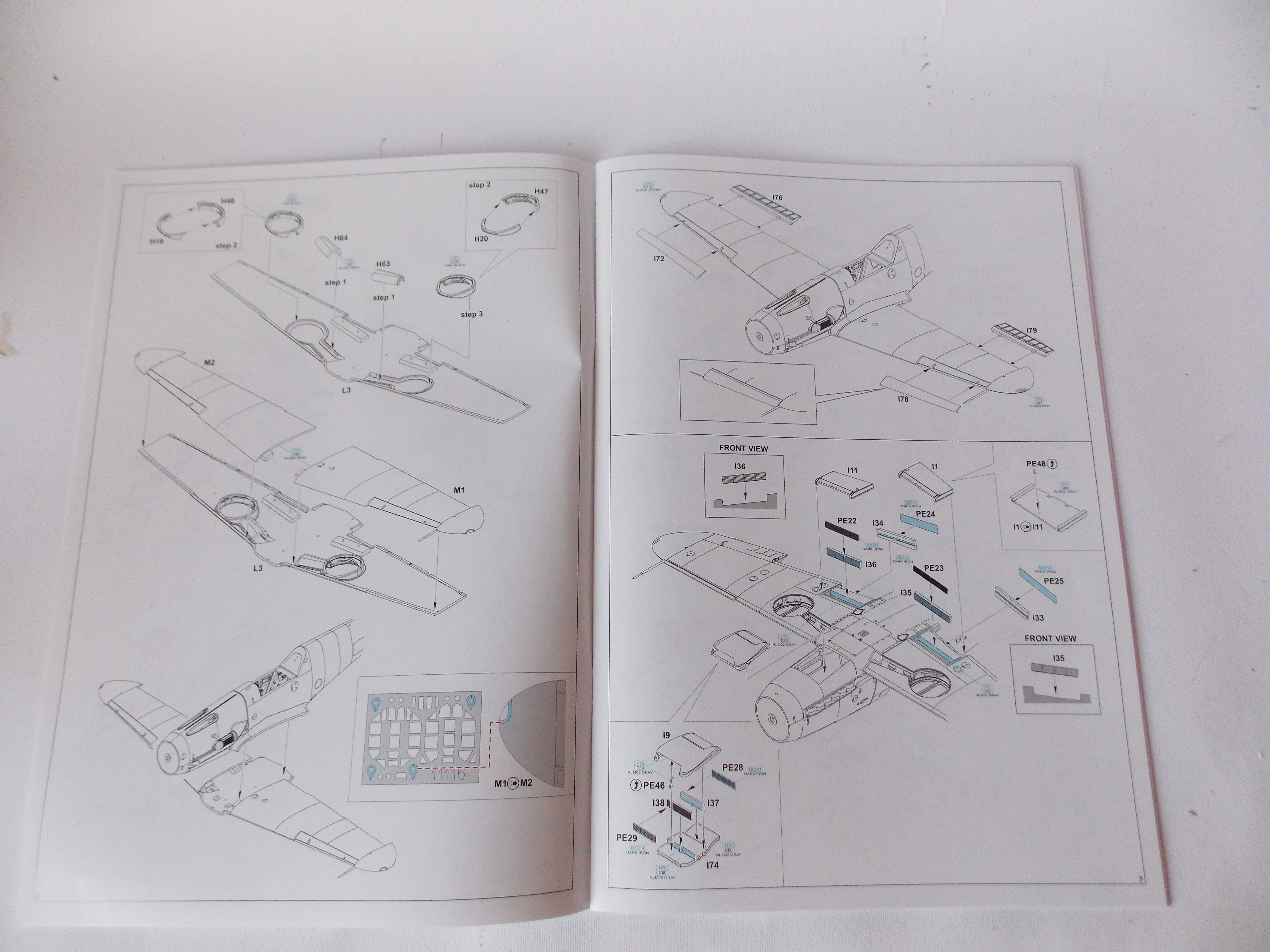

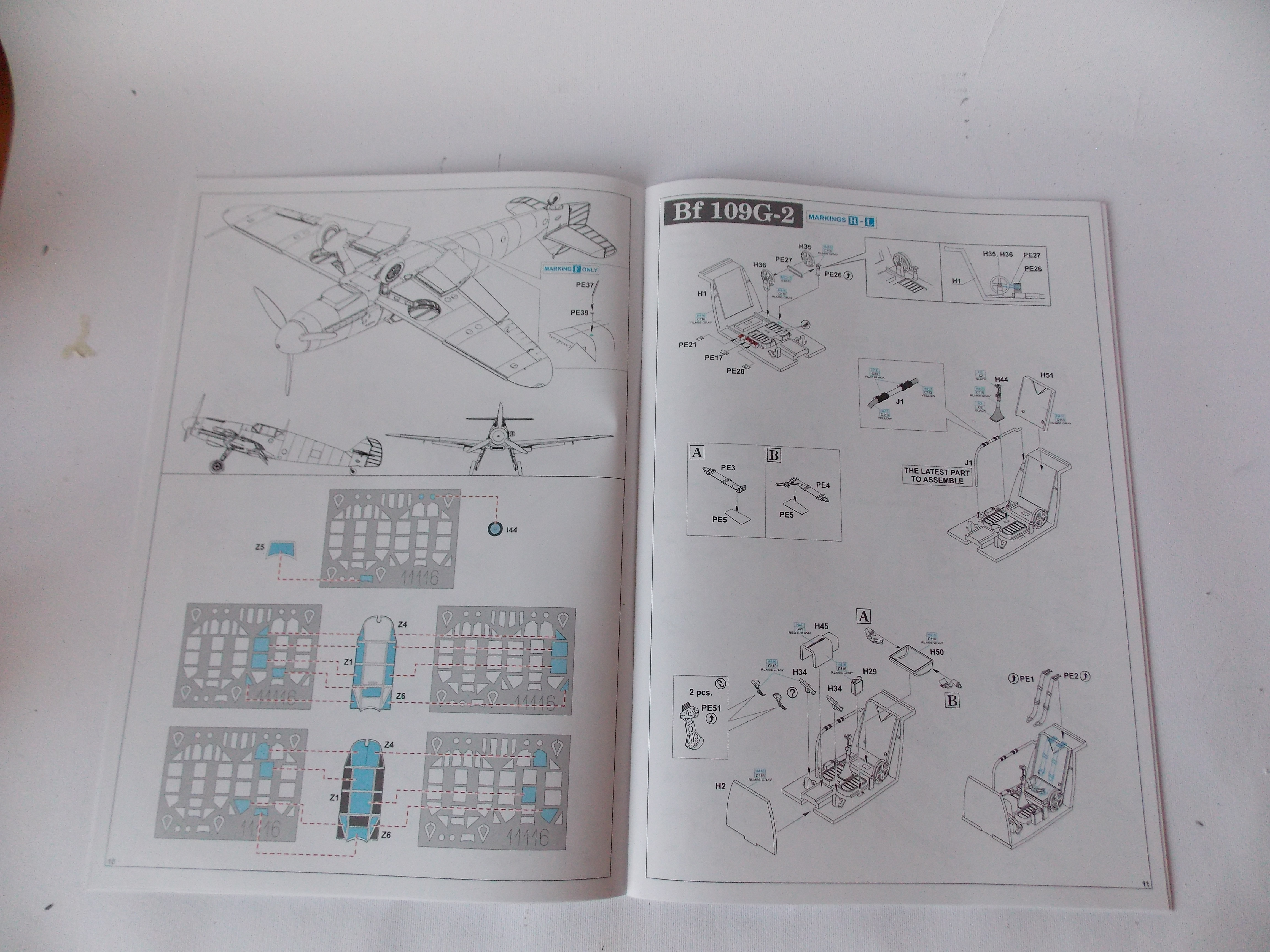

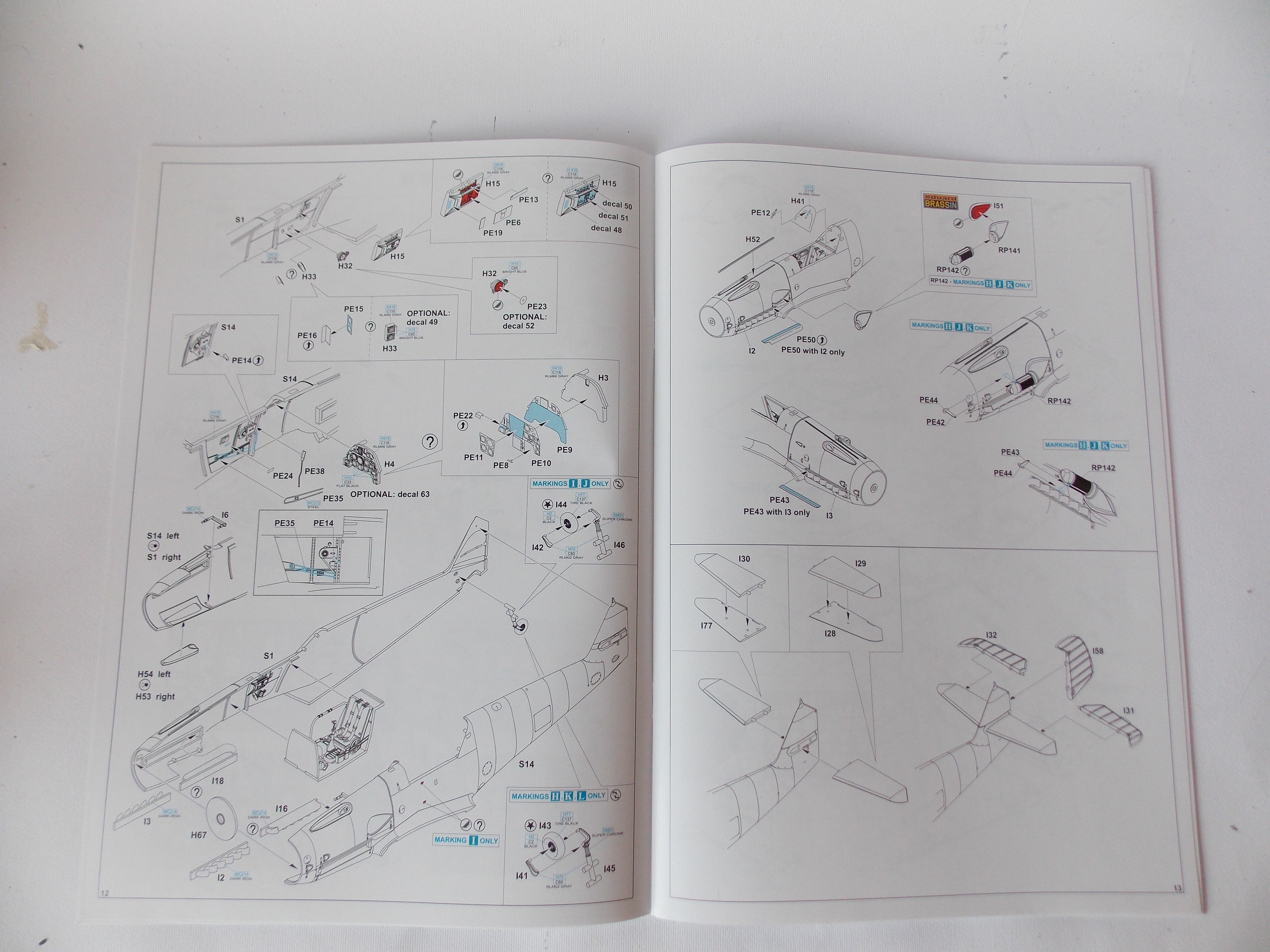

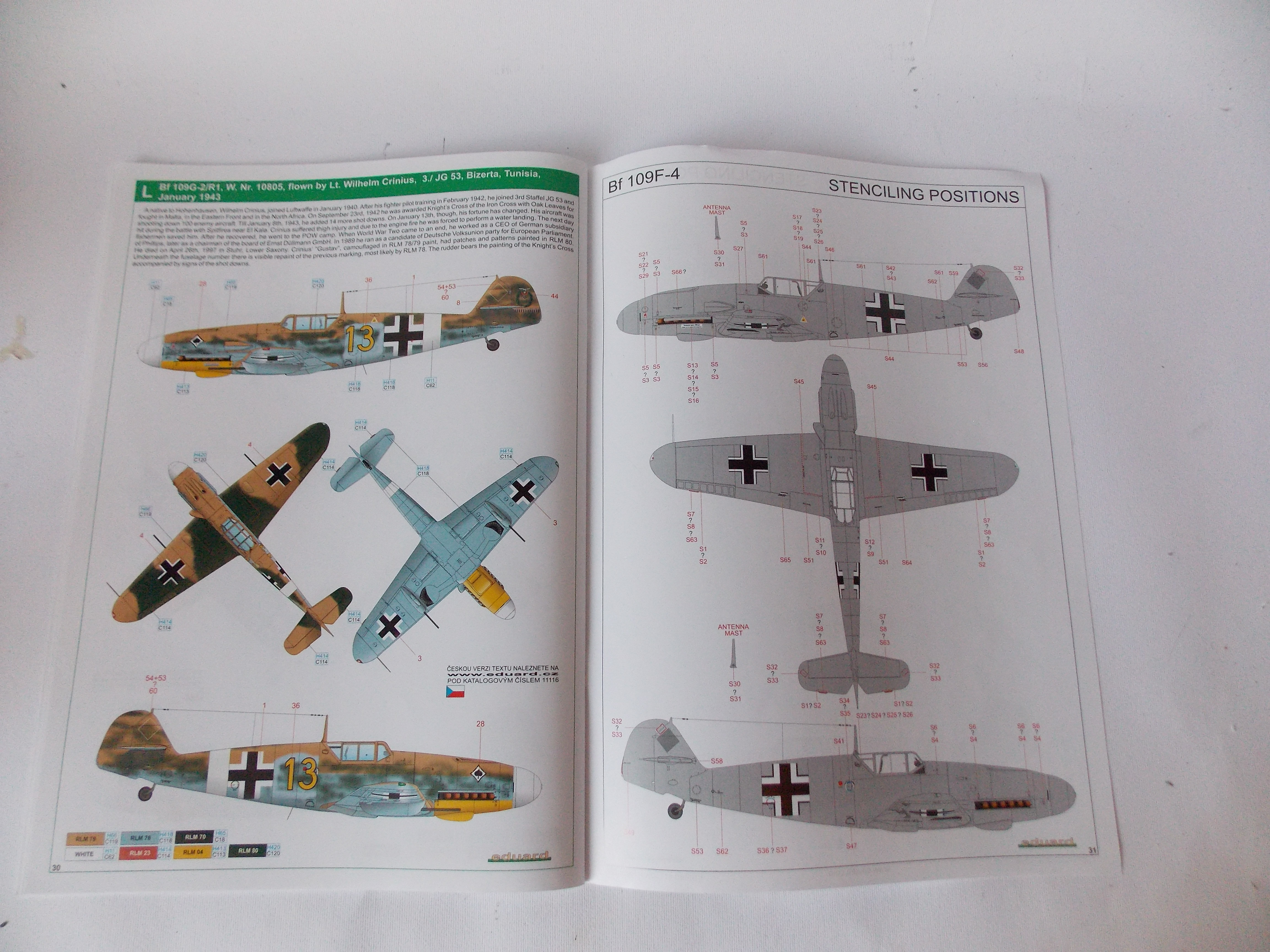

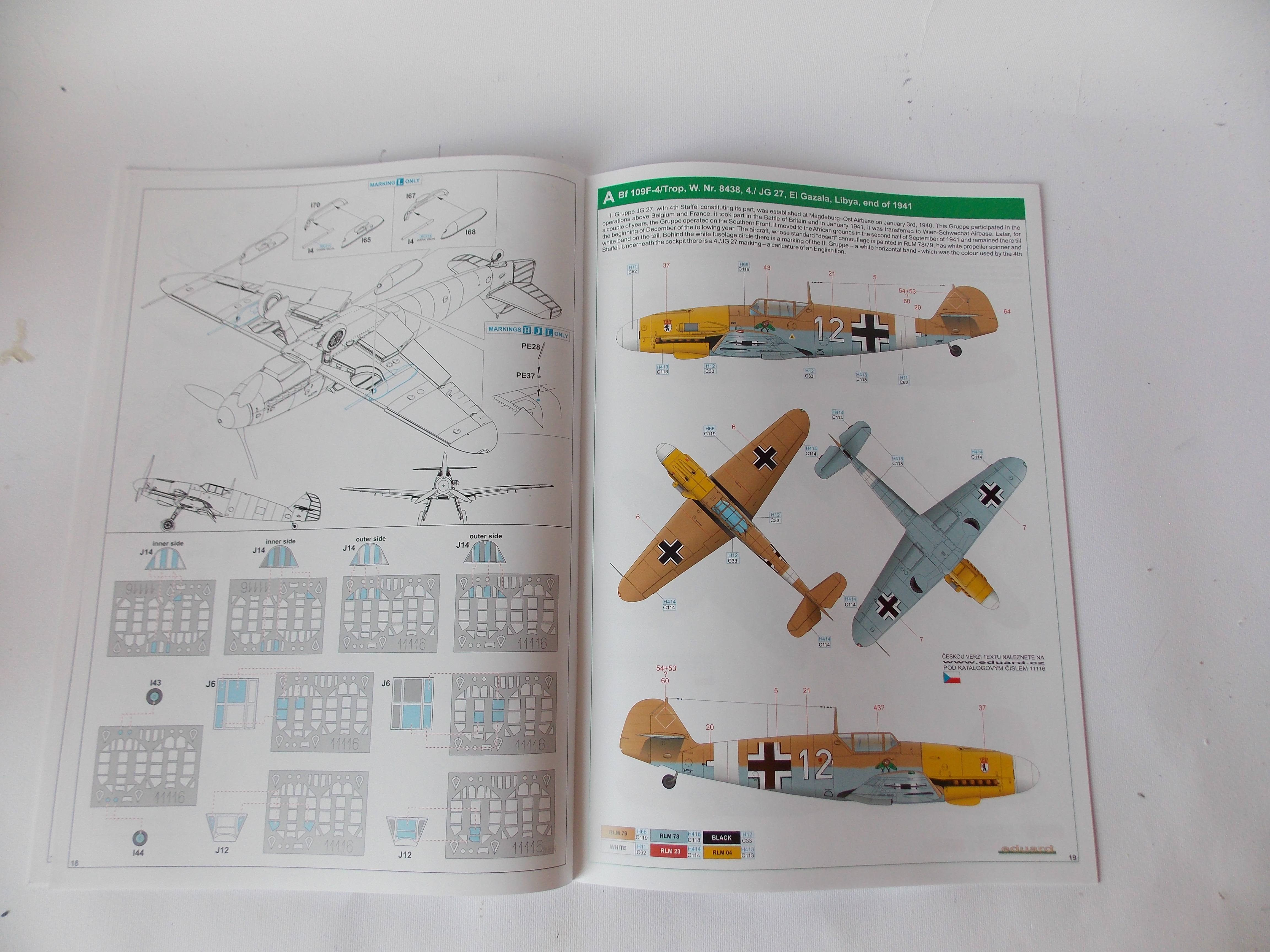

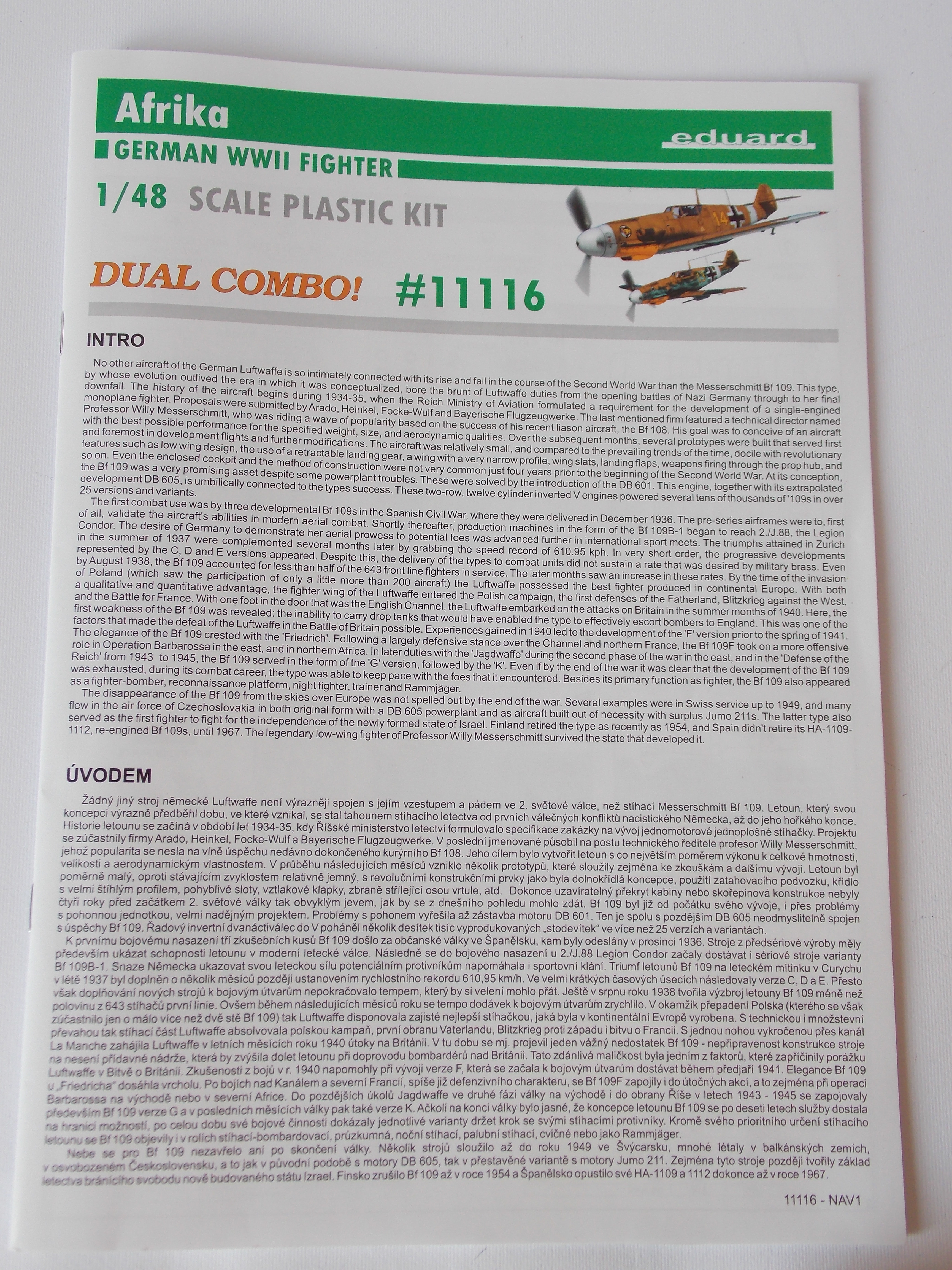

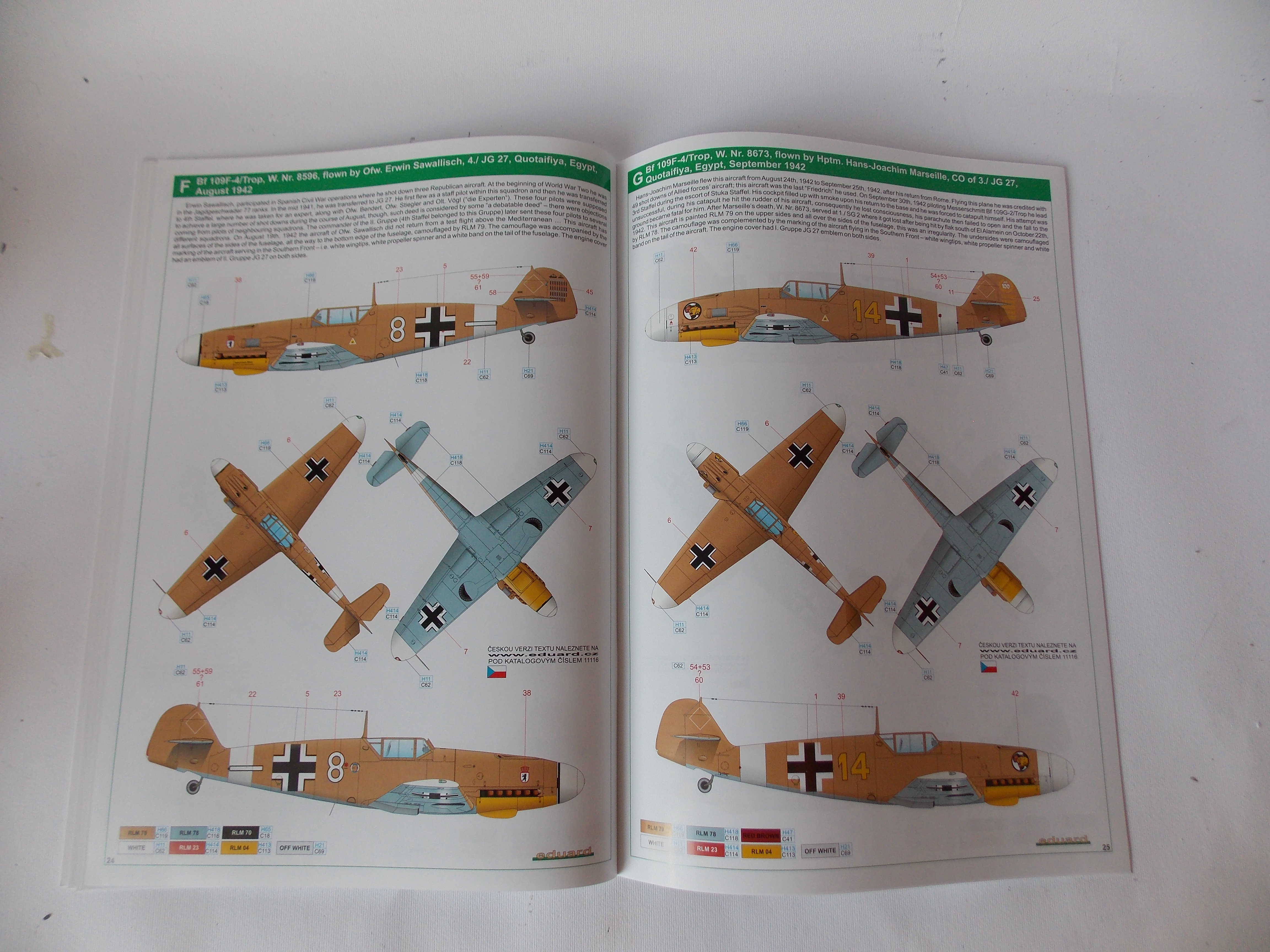

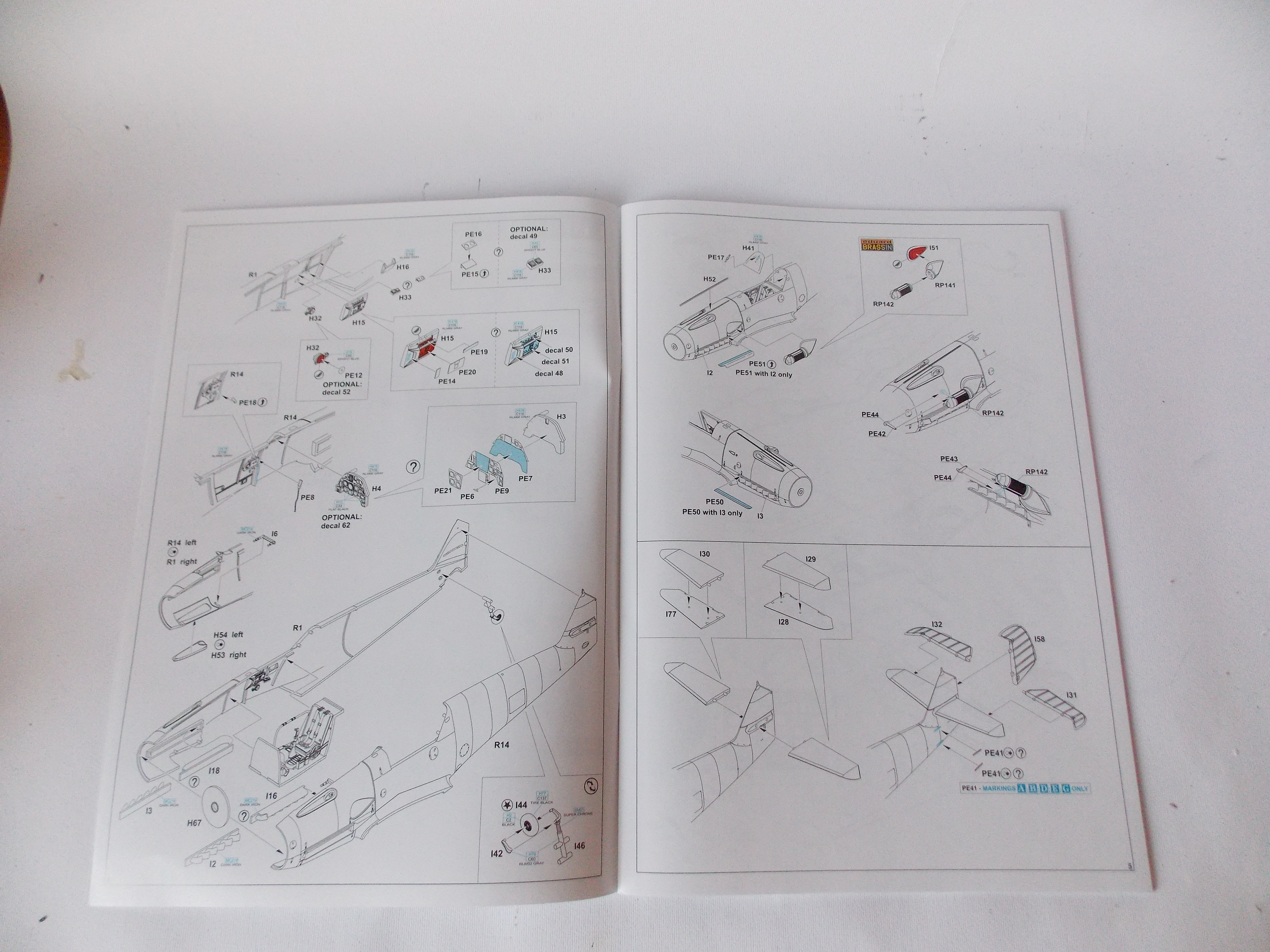

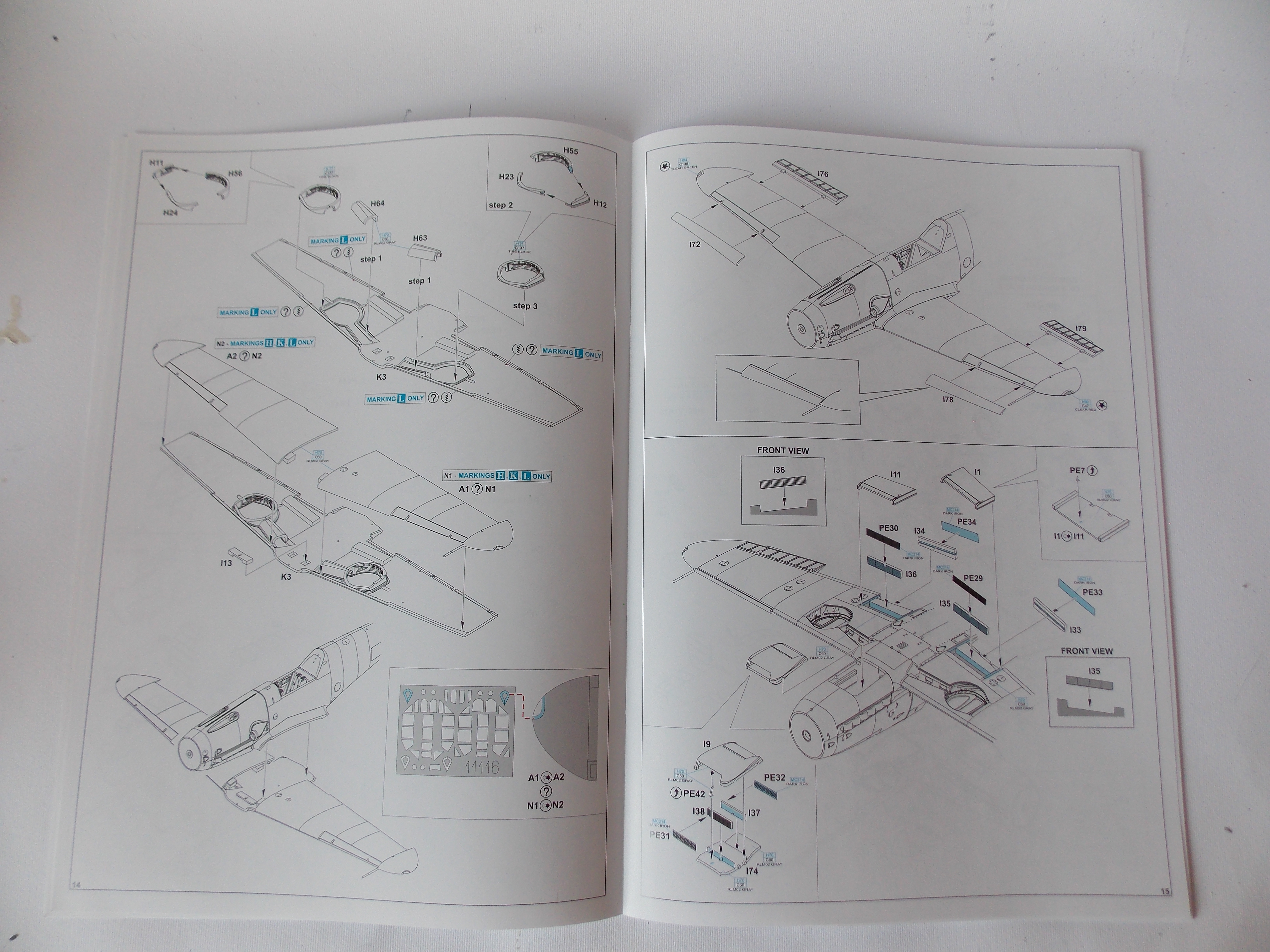

Návod nás na první stránce seznámí s historií letounu v anglickém a českém jazyce. Na druhé stránce najdeme rozmístění dílů v rámečcích, barevně podkreslené díly které při stavbě nepoužijeme a tabulku použitých barev. Po té nás návod provede samotou stavbou modelu. Na dalších stránkách pak nalezneme vyobrazení kamuflážních schémat pro dvanáct strojů a rozmístění popisek. Na poslední stránce jsou pak vyobrazeny možné doplňkové sady.

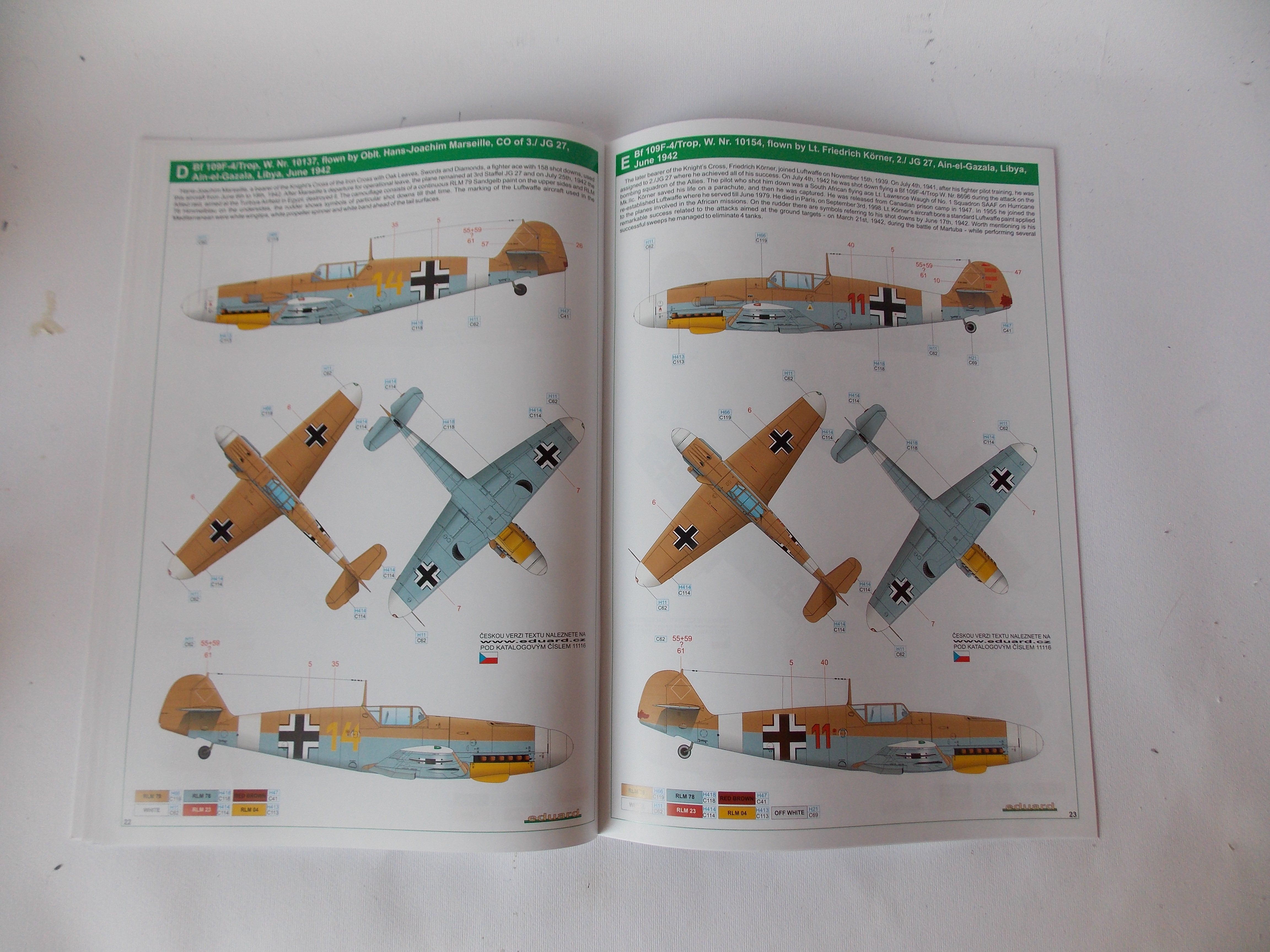

Kamufláže

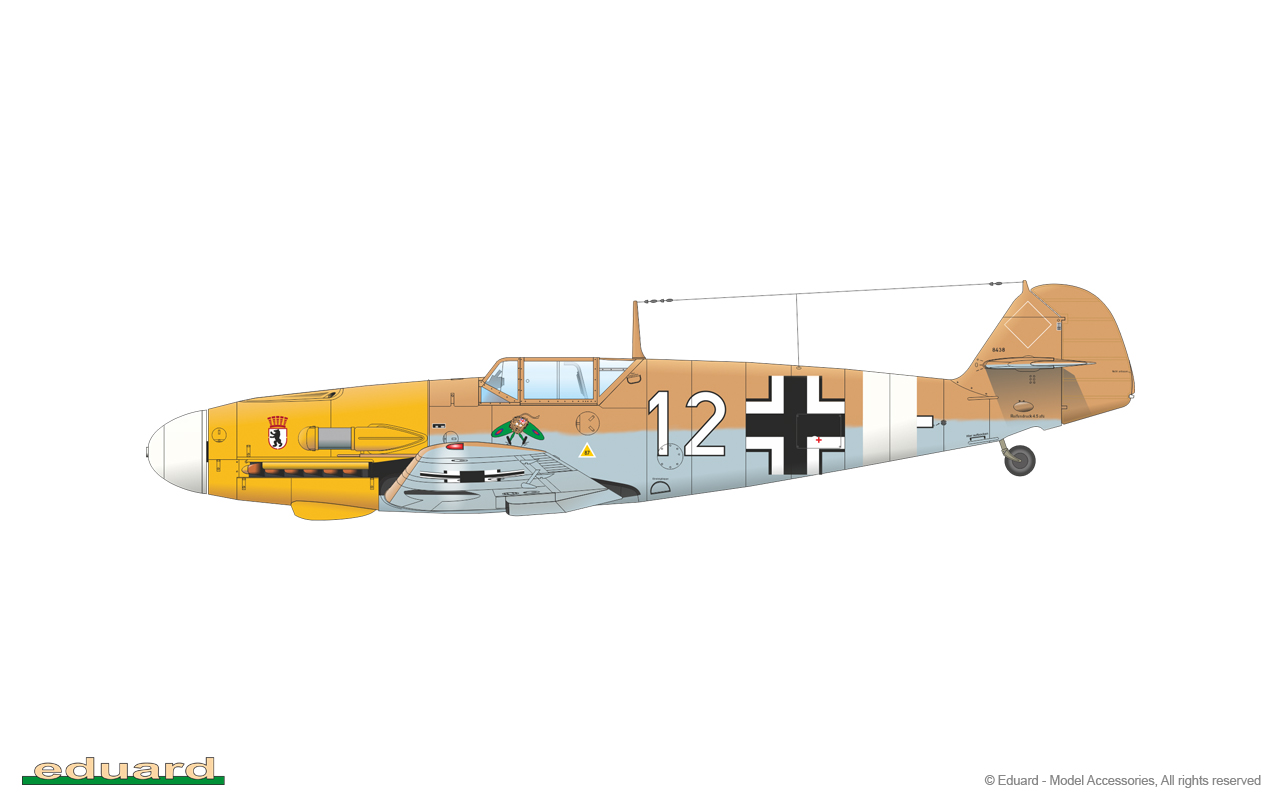

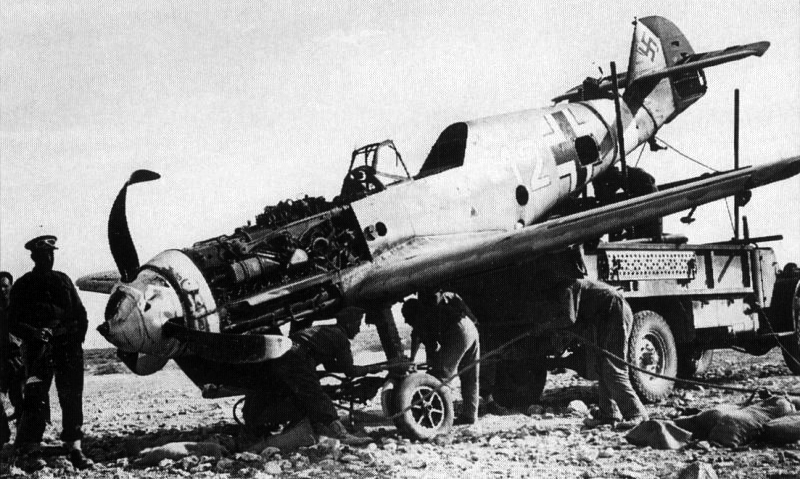

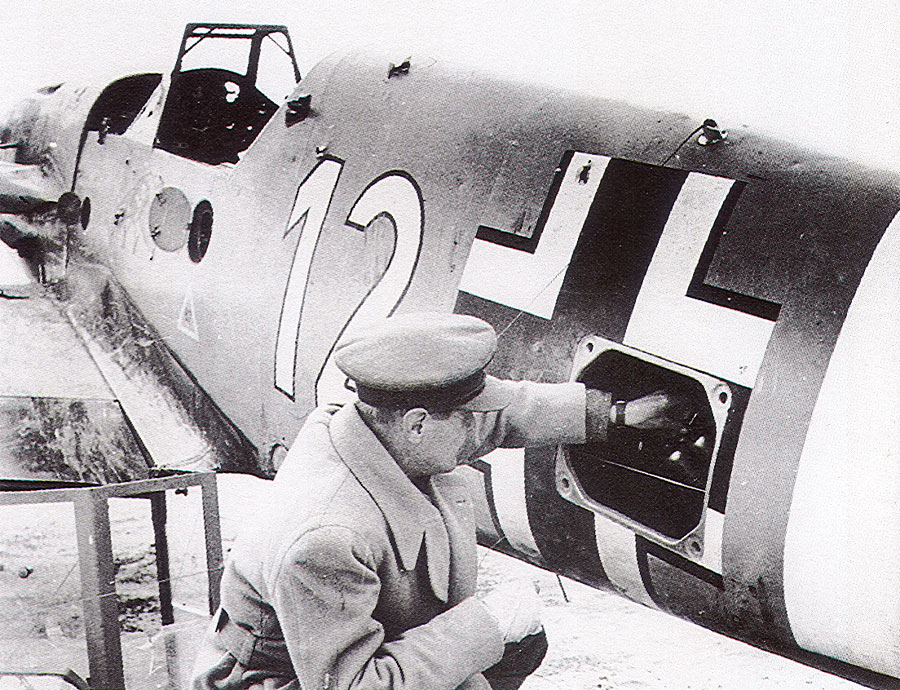

Kamufláž A:
Bf109F-4/Trop, W.Nr.8438, 4./JG27, El Gazala, Libye 1941

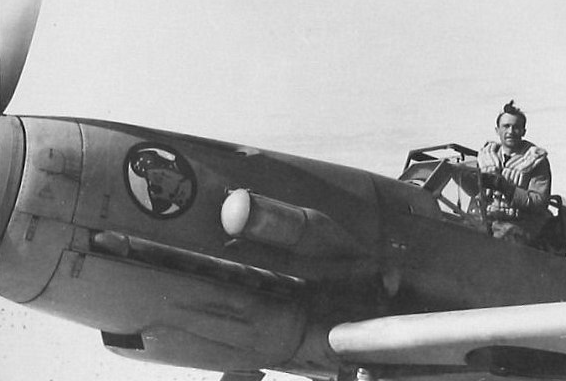

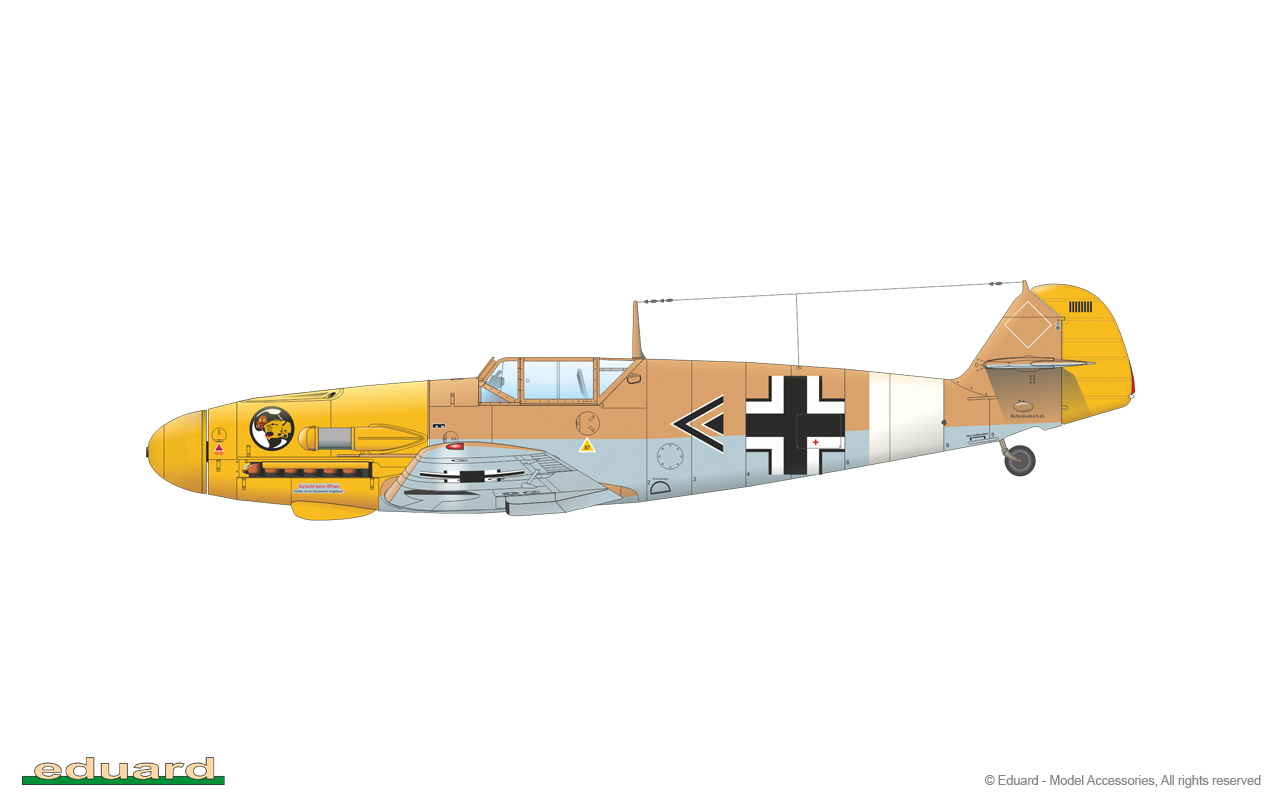

Kamufláž B:

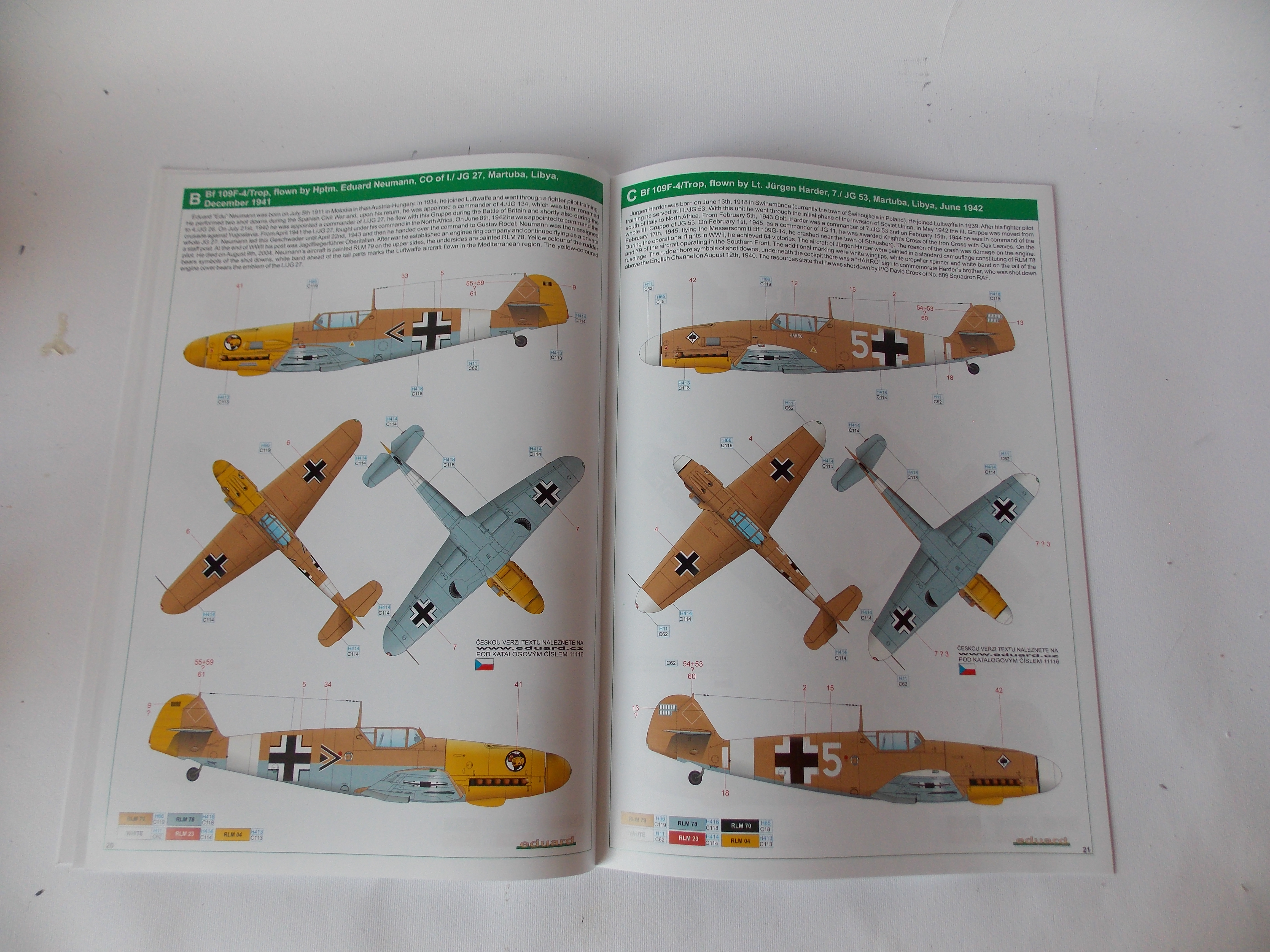

Bf109F-4/Trop, Hptm. Eduard Neumann I./JG27, Martuba, Libye

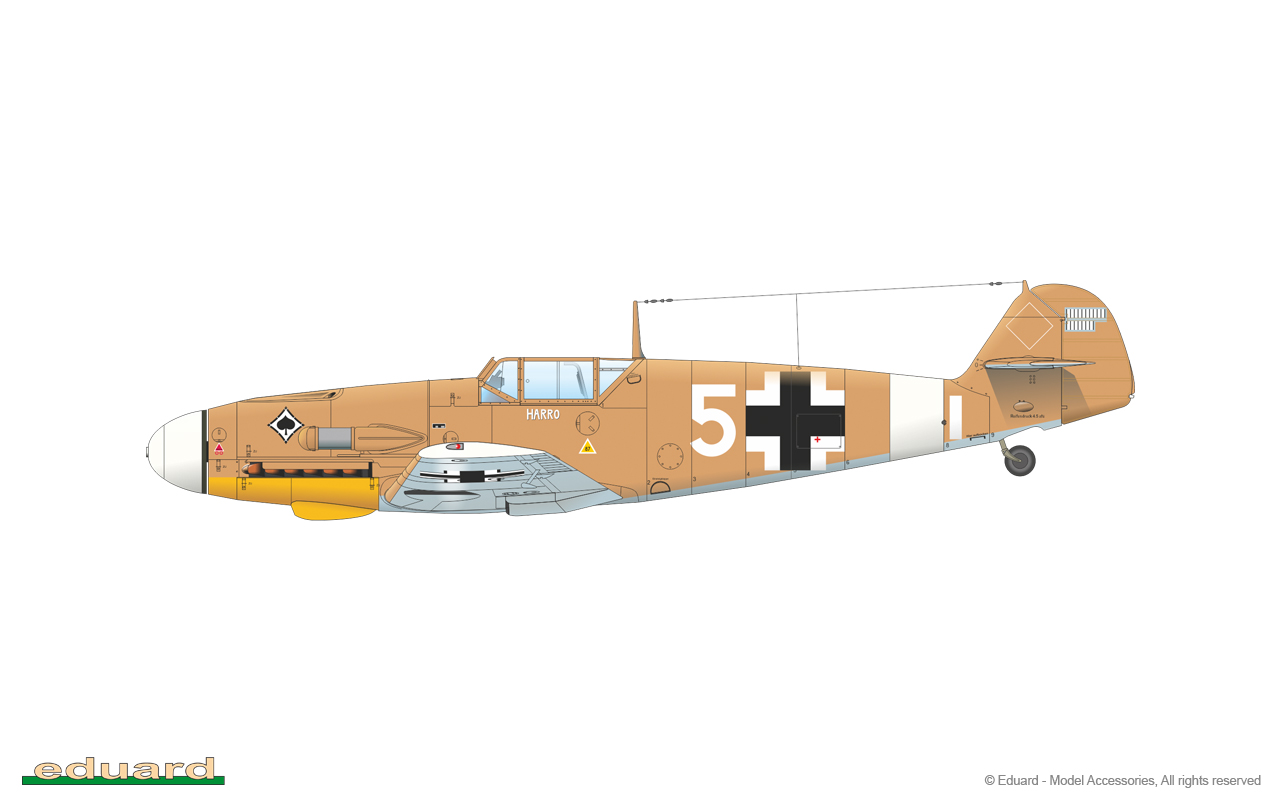

Kamufláž C:
Bf109F-4/Trop, Jurgen Harder 7./JG53, Martuba 1942

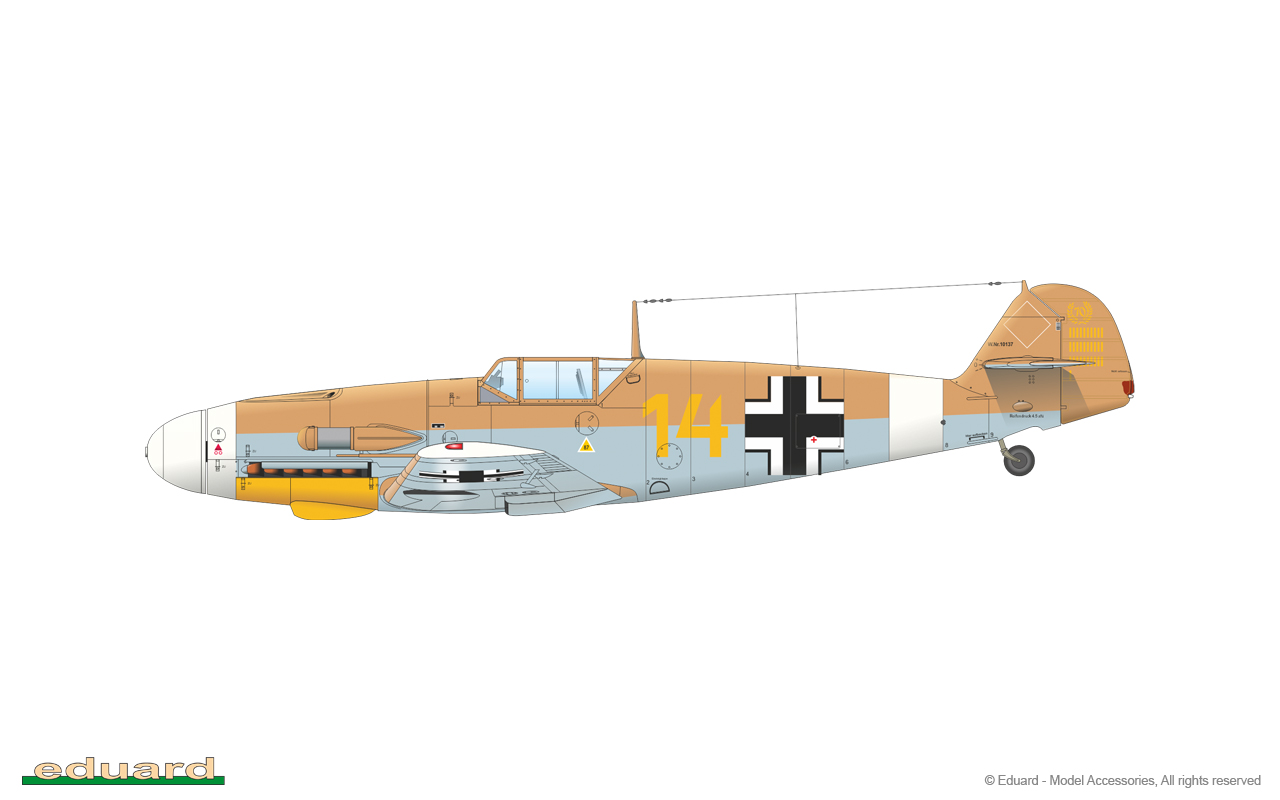

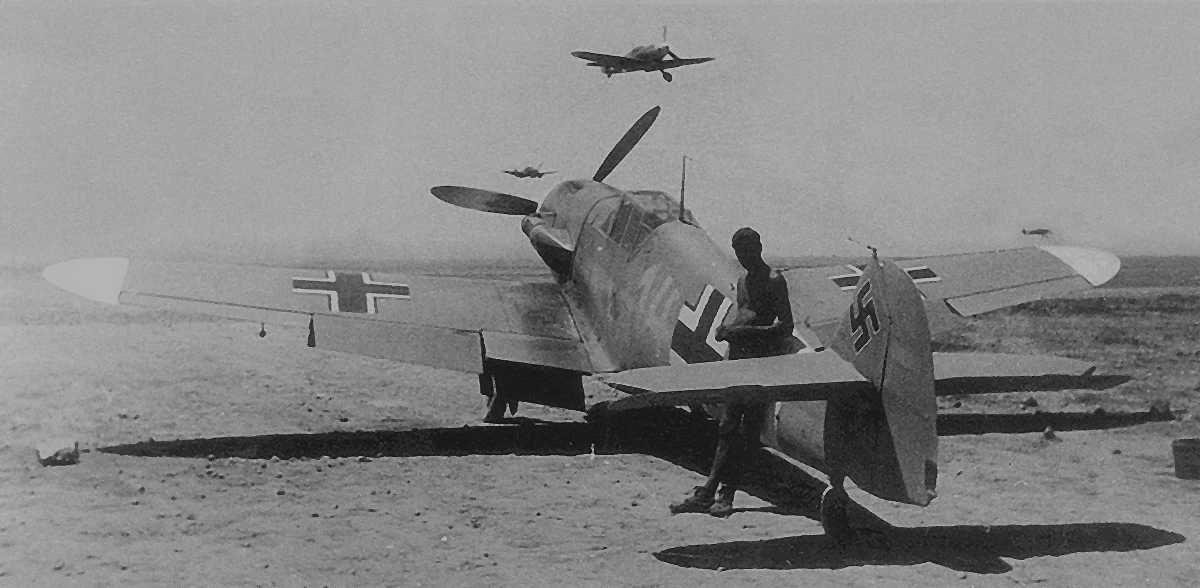

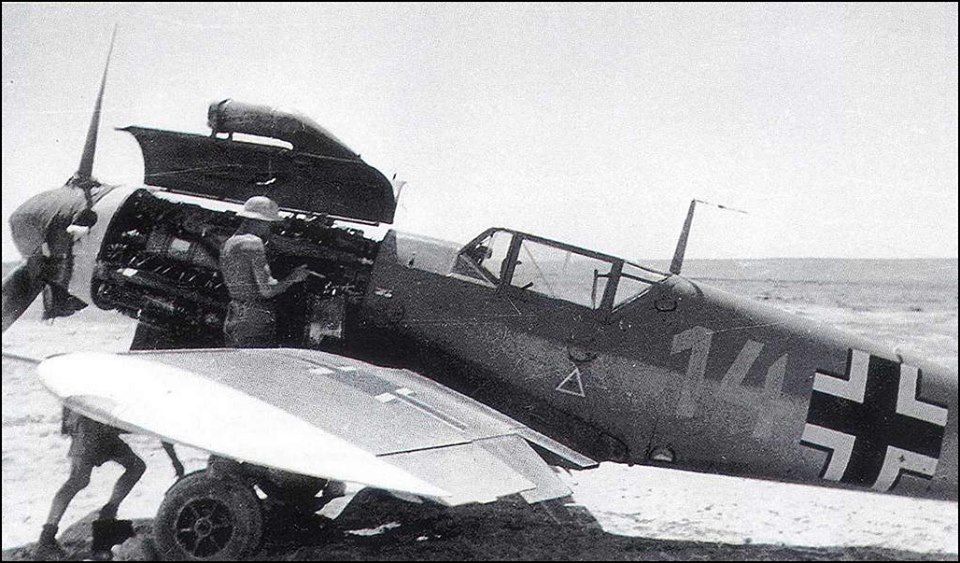

Kamufláž D:
Bf109F-4/Trop, W.Nr.10137, Oblt. Hans-Joachim Marseille 3./JG27,Ain-el-Gazala, Libye 1942

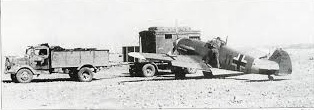

Kamufláž E:
Bf109F-4/Trop, W.Nr.10154, Lt. Fridrich Korner 2./JG27,Ain-el-Gazala, Libiye 1942

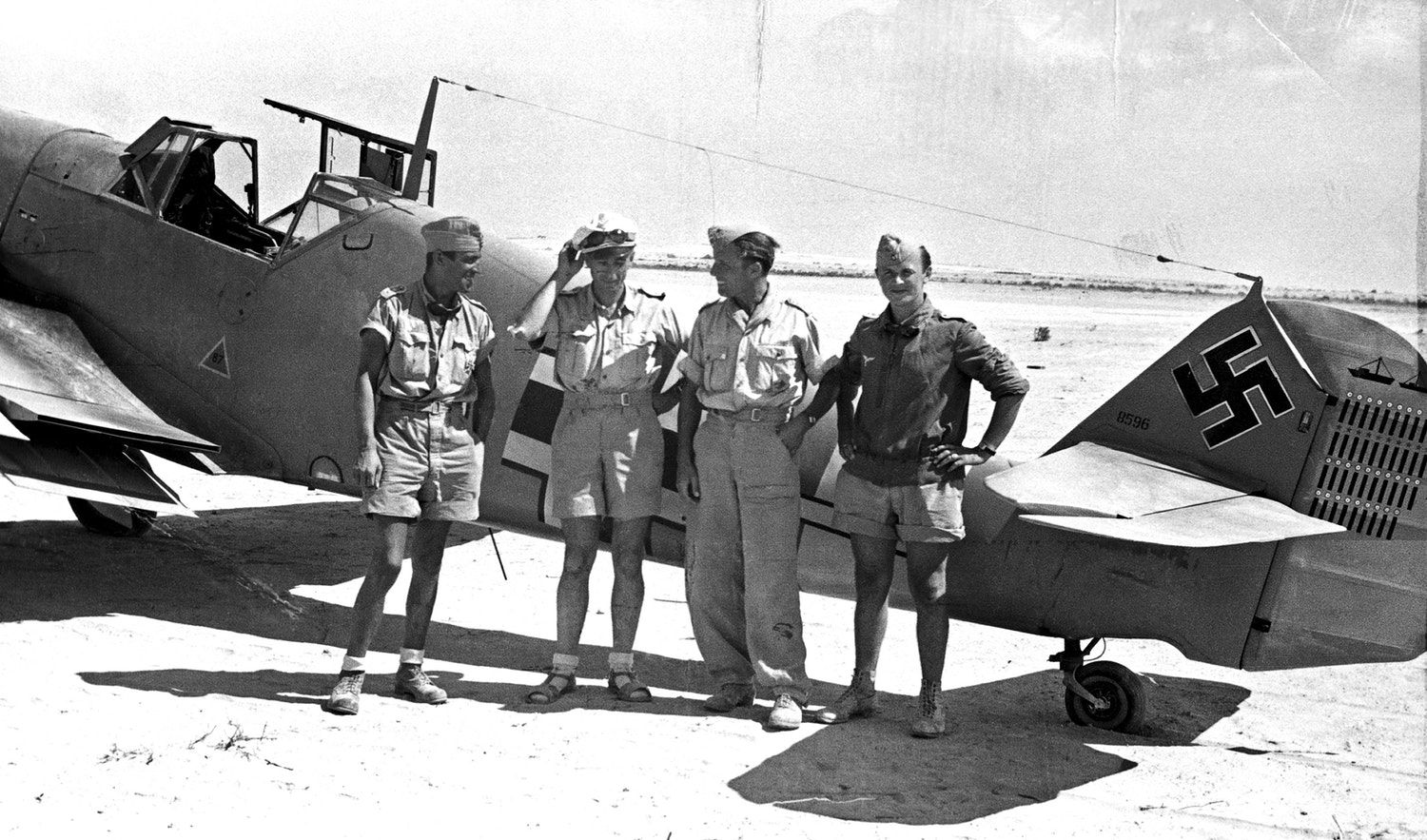

Kamufláž F:
Bf109F-4/Trop, W.Nr.8596, Ofw. Erwin Sawallisch 4./JG27,Quotaifiya, Egypt

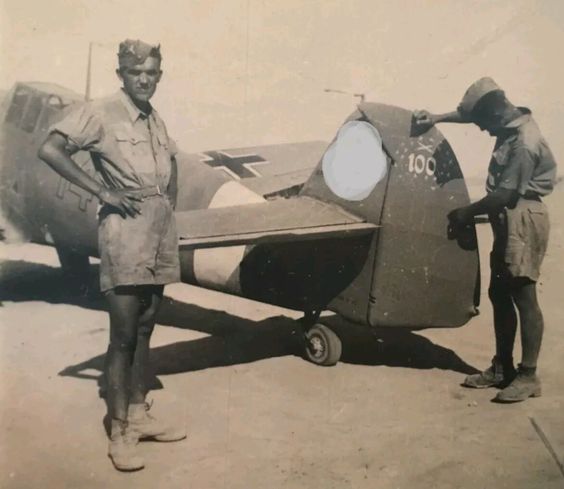

Kamufláž G:

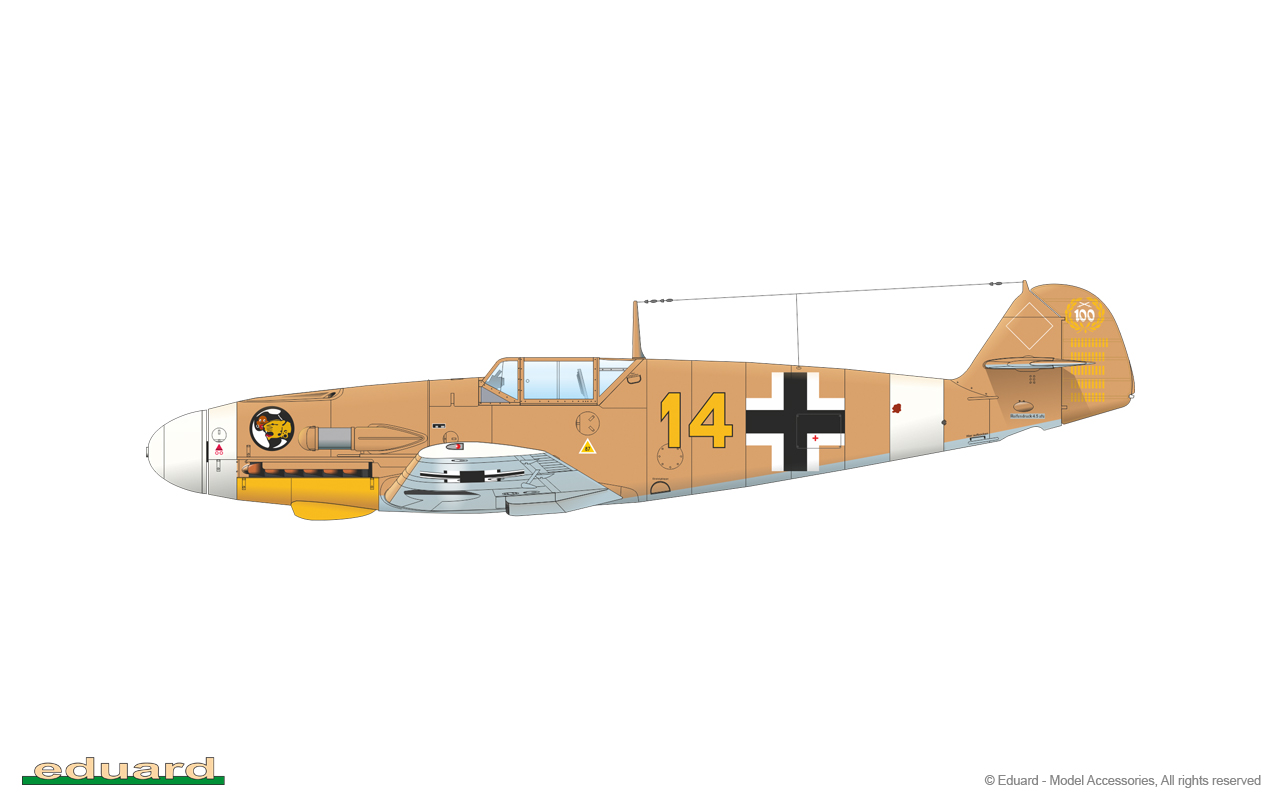

Bf109F-4/Trop, W.Nr.8673, Hpmt. Hans-Joachim Marseille 3./JG27,Quotaifiya, Egypt 1942

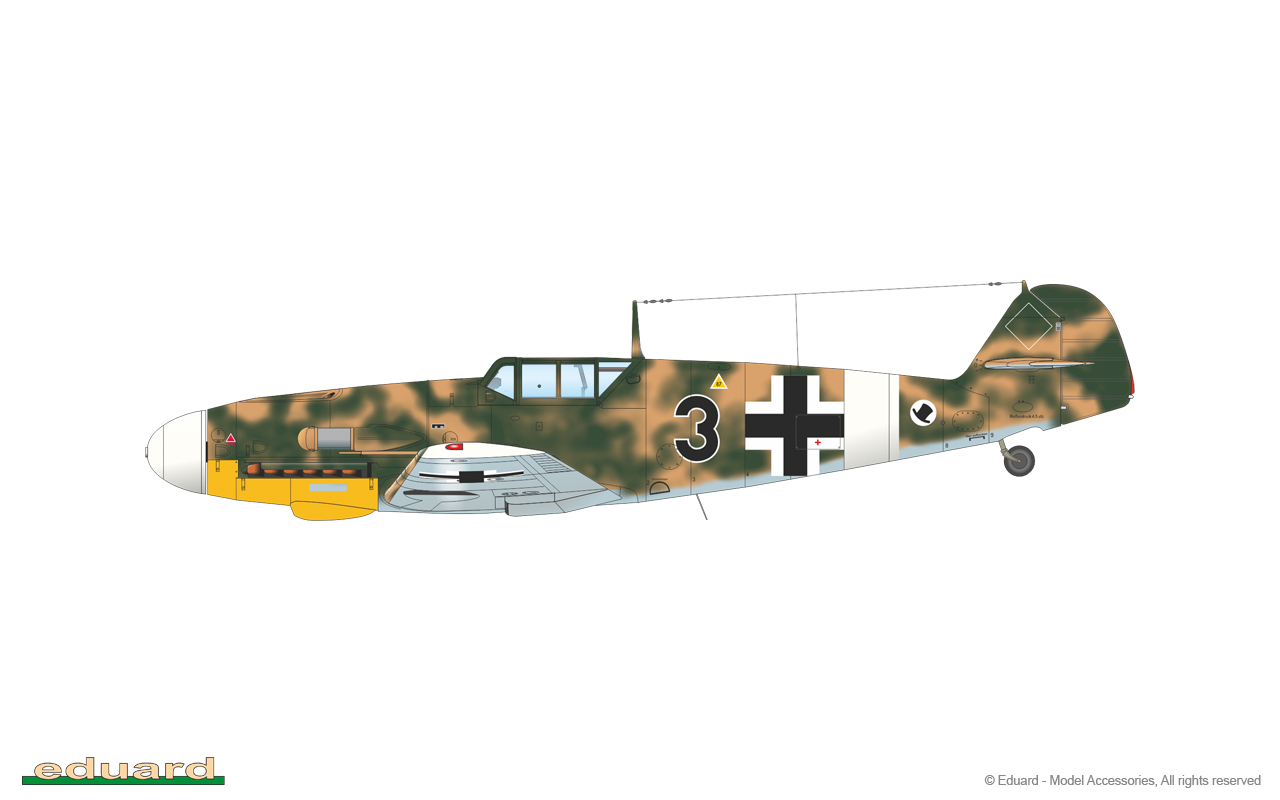

Kamufláž H:
Bf109G-2/Trop, 2./JG77, Severní Afrika 1942

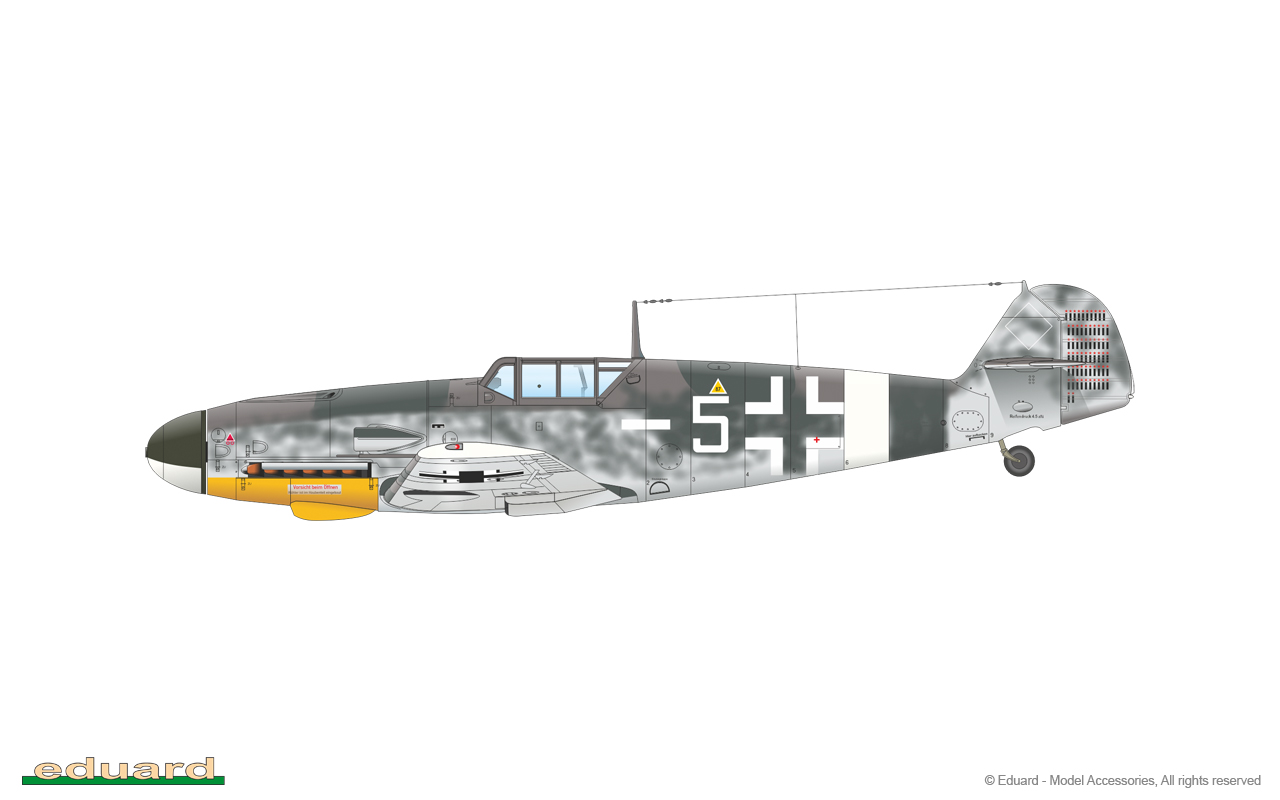

Kamufláž I:
Bf109G-2,Fw. Anton Hafner 4./JG51, Bizerta, Tunis 1942
Kamufláž J:

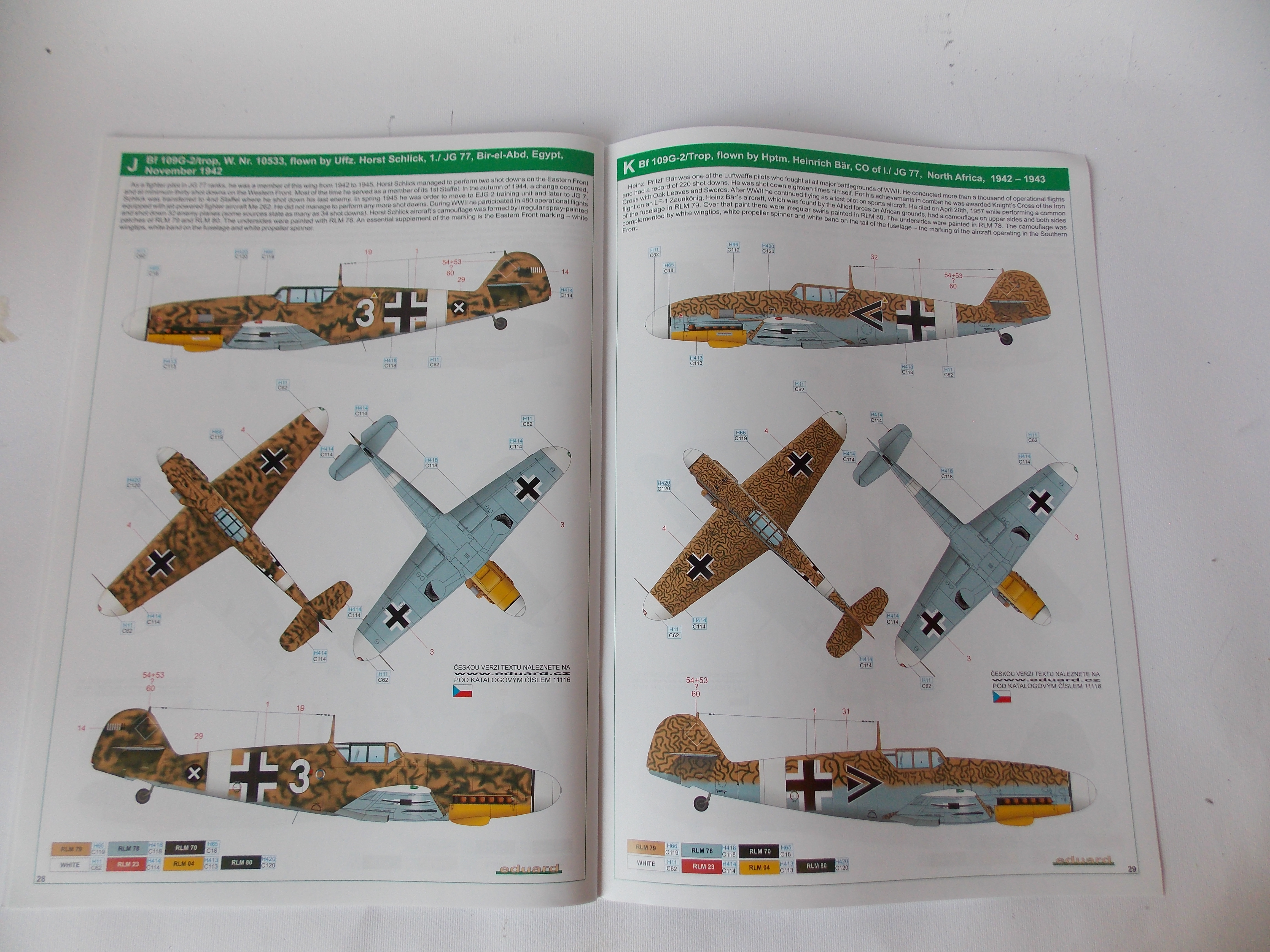

Bf109G-2/Trop, Uffz. Horst Schlick 1./JG77, Bir-el Abd, Egypt 1942
Kamufláž K:
Bf109G-2/Trop, Hptm. Heinrich Bar I./JG77, Severní Afrika 1942-1943
no images were found

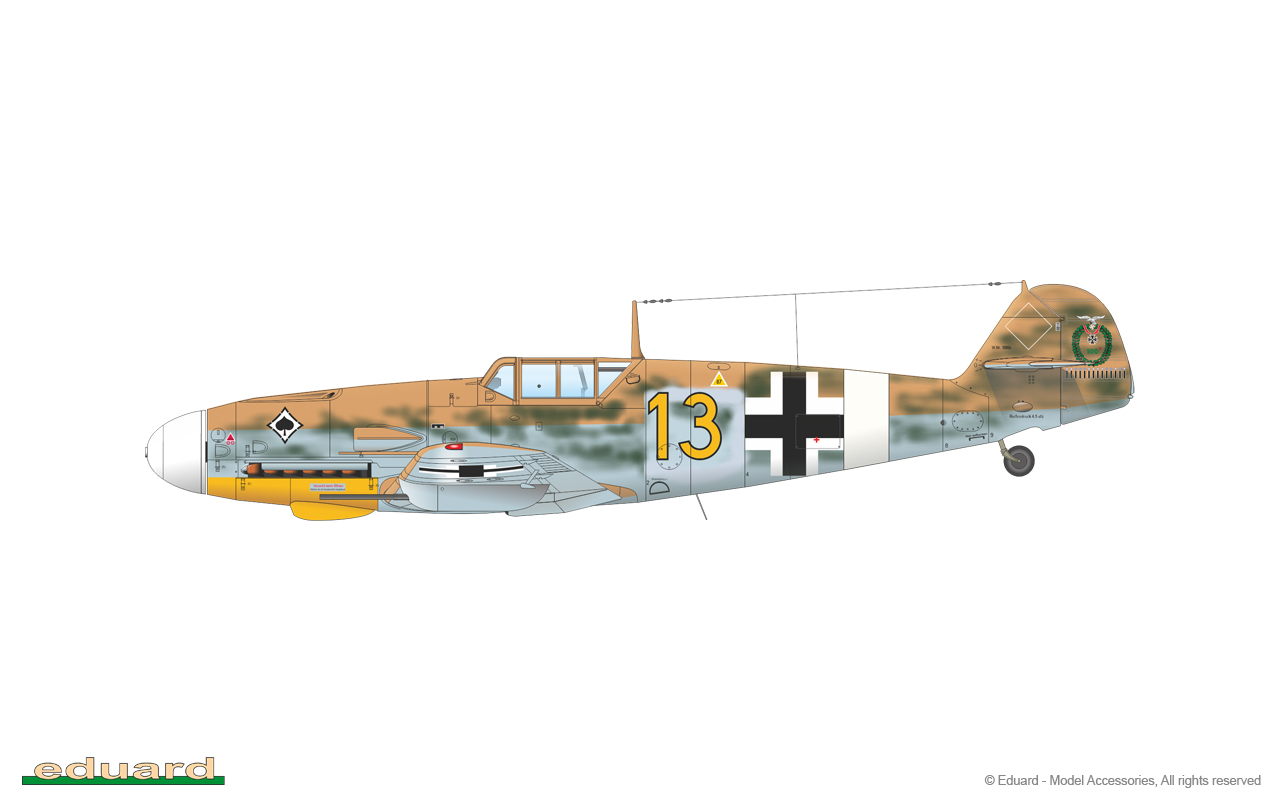

Kamufláž L:
Bf109G-2/Trop, W.Nr.10805, Lt. wilhelm Crinius 3./JG53, Bizerta, Tunis 1943
Stříkací masky:

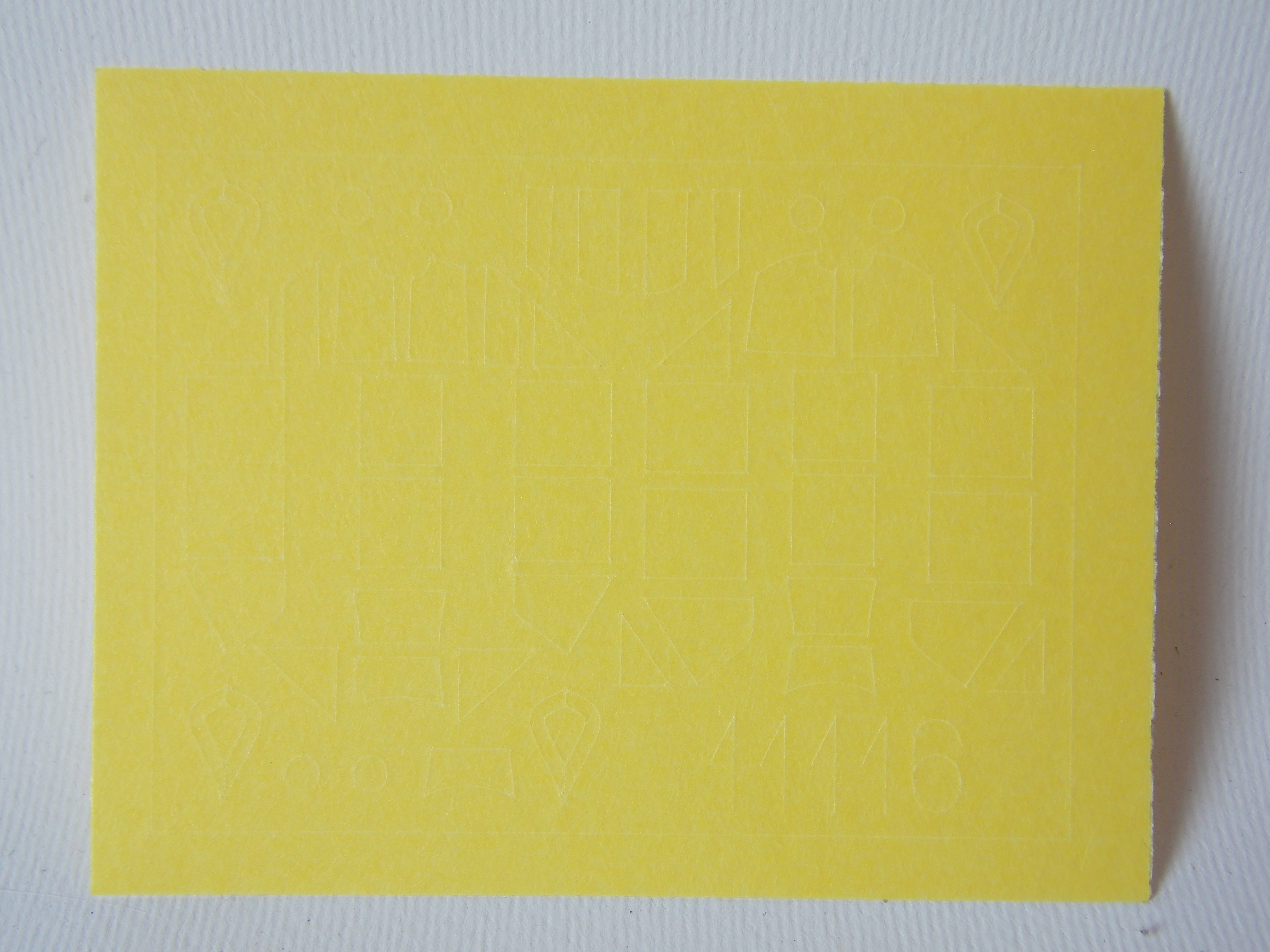

Aršík stříkacích masek obsahuje vše potřebné pro zamaskování a nabarvení čirých částí překrytu kabiny, kol podvozku a pozičních světel.
Lepty:

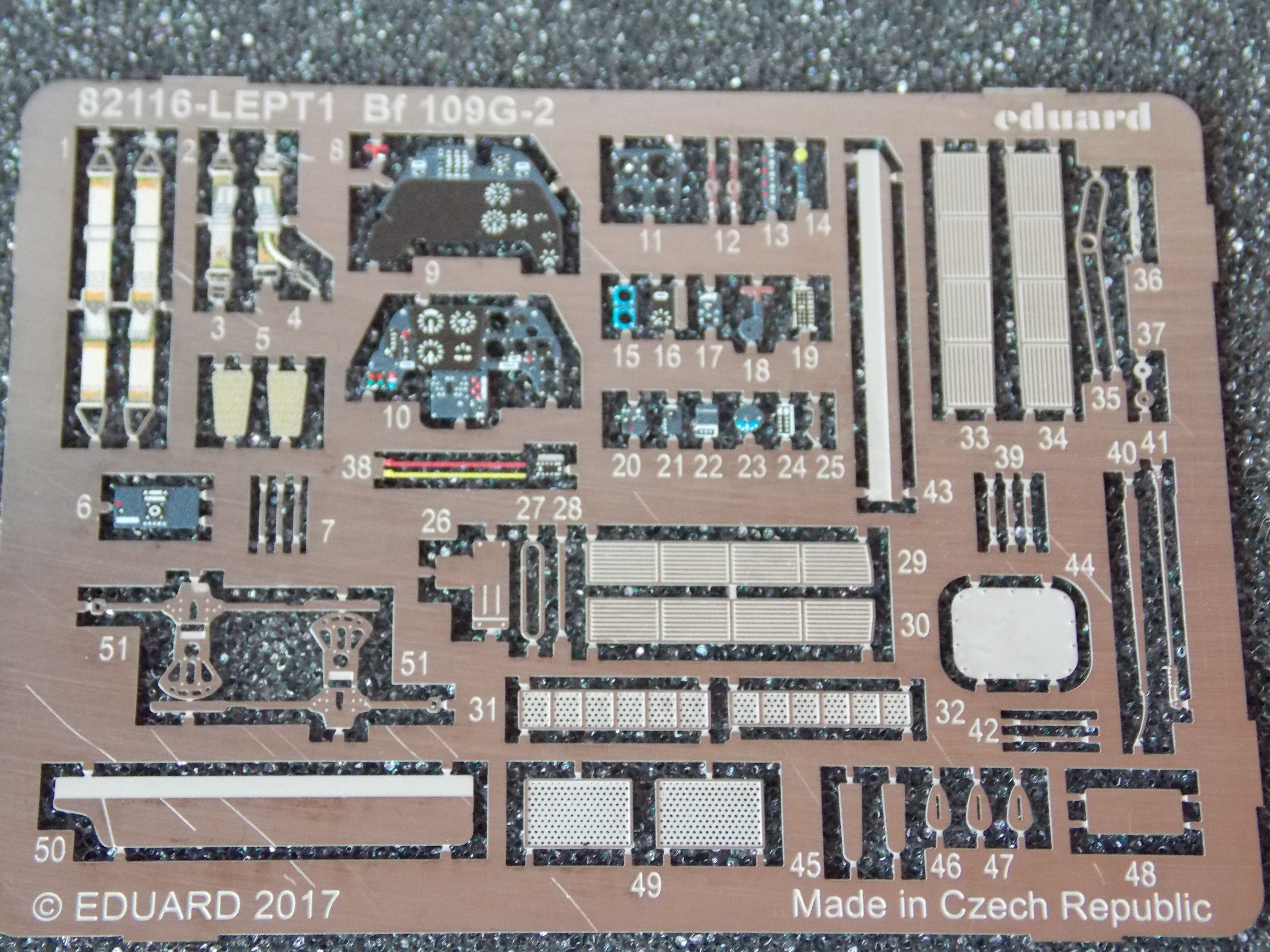

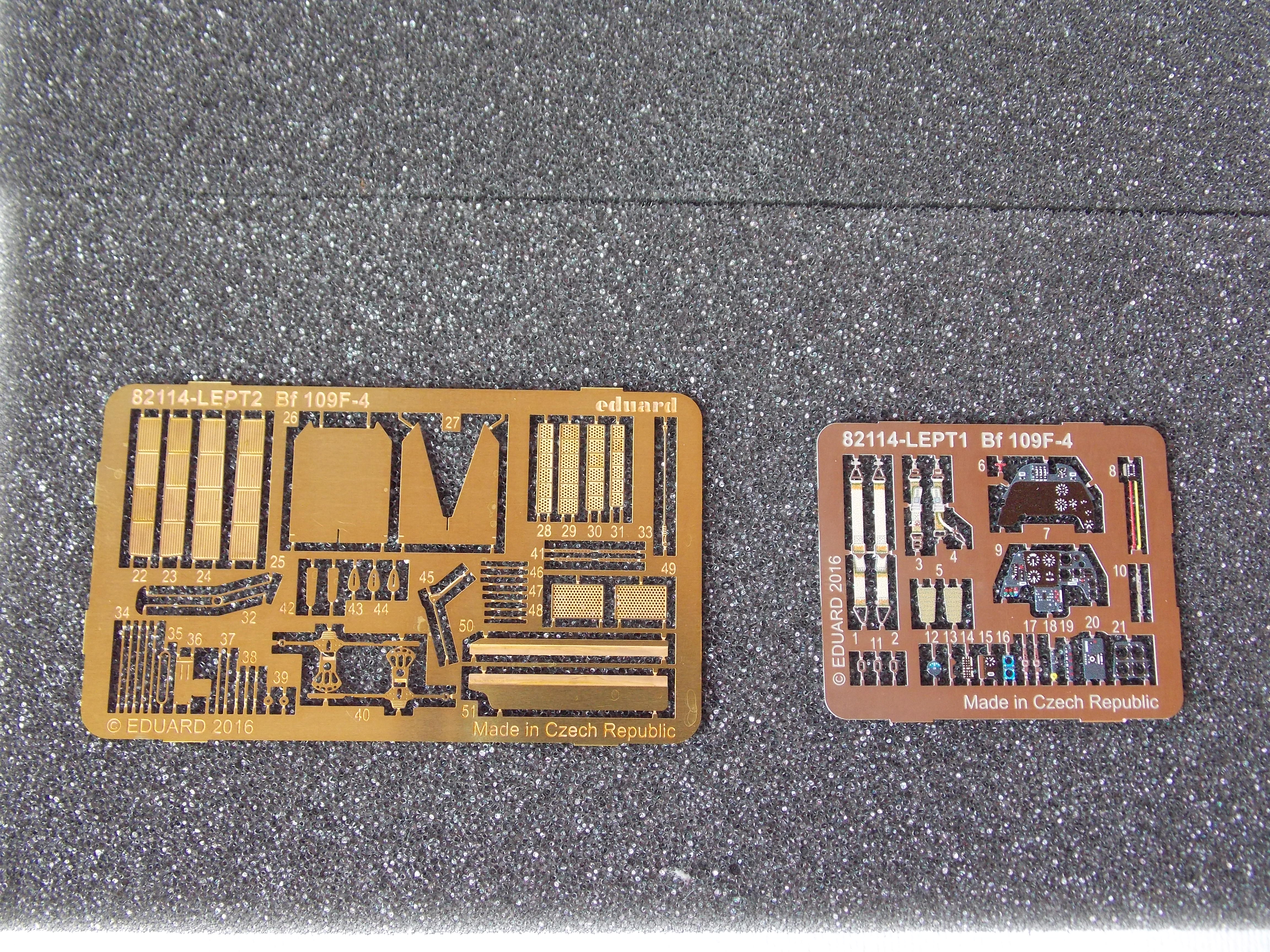

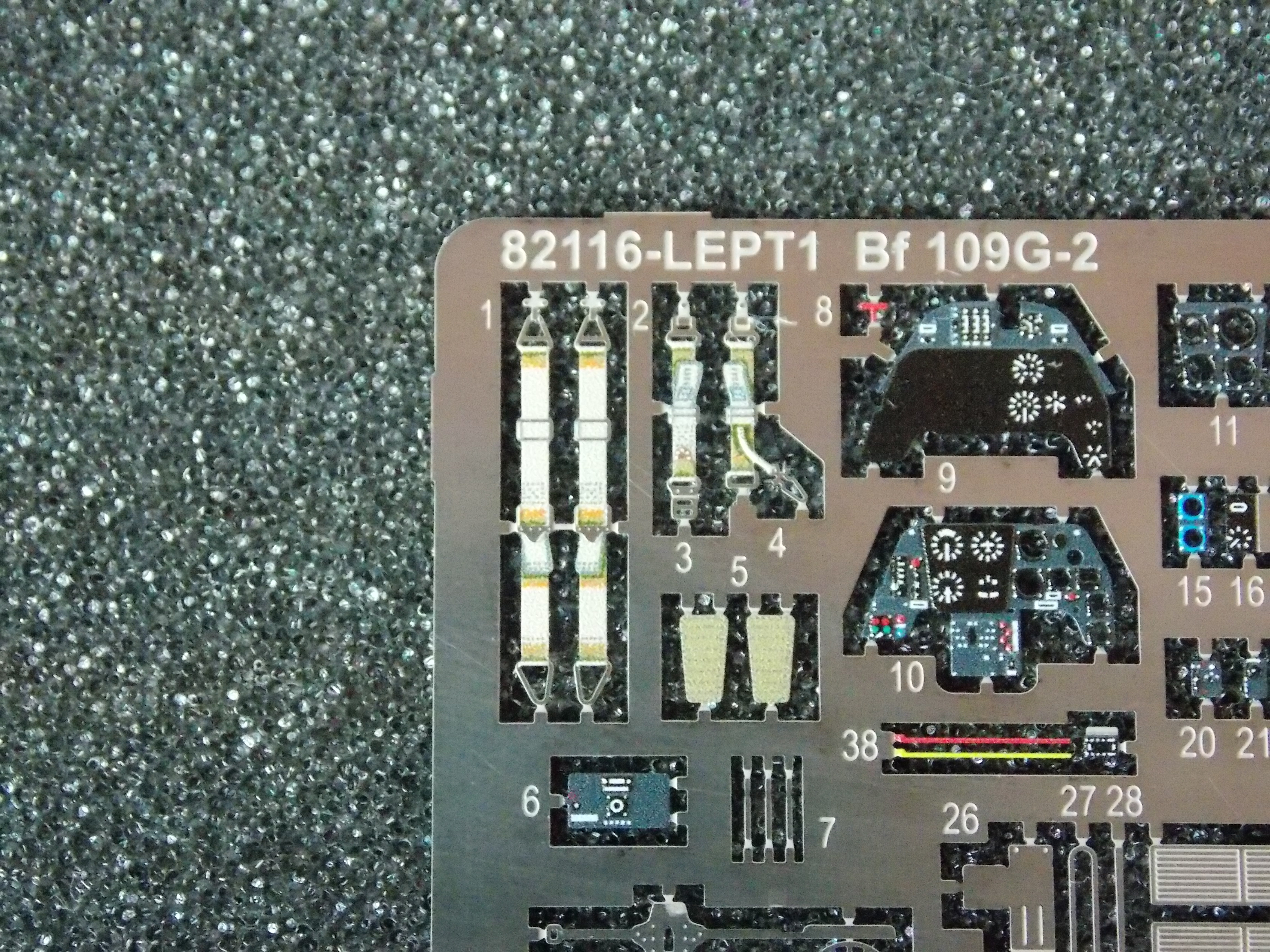

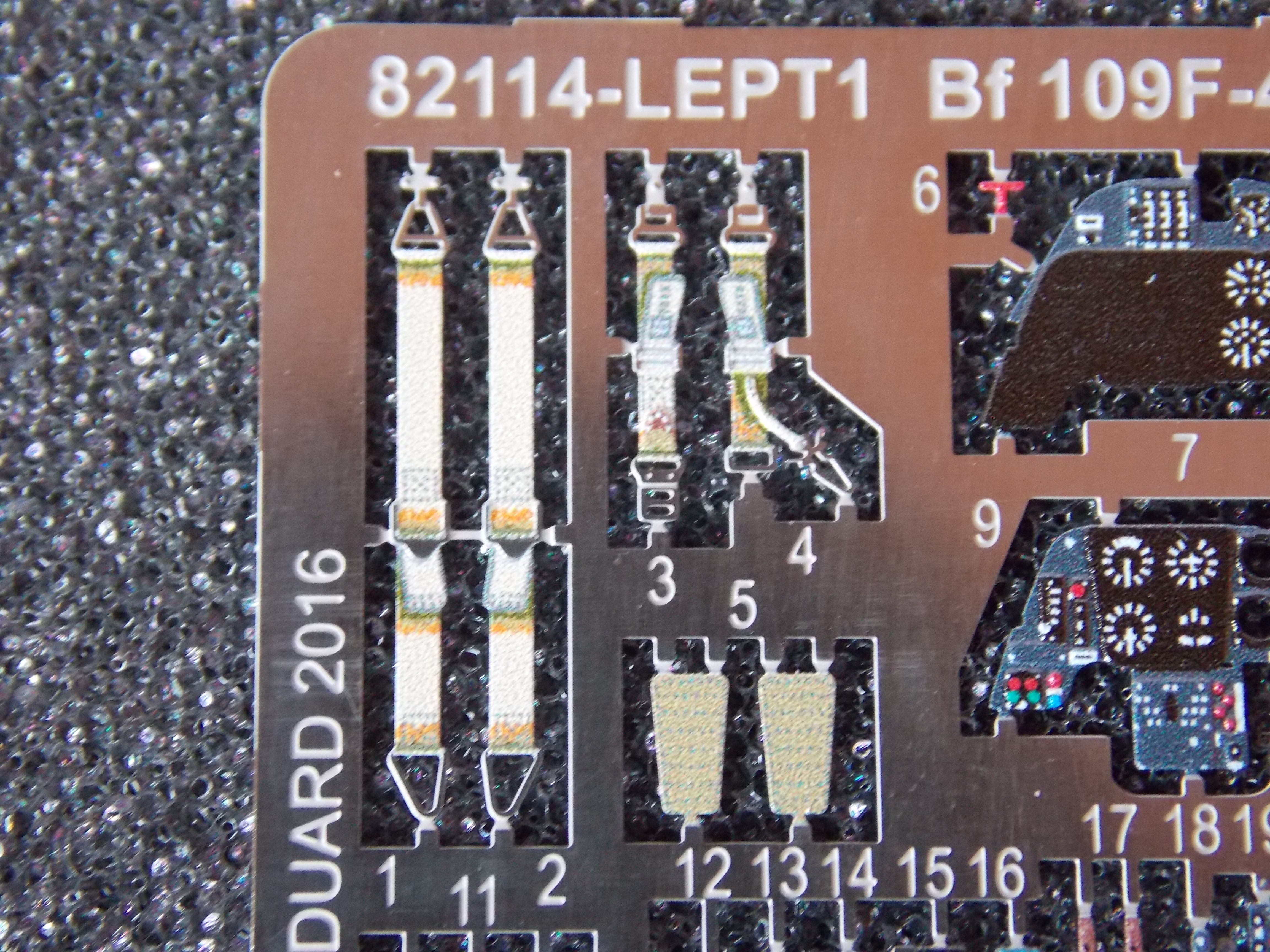

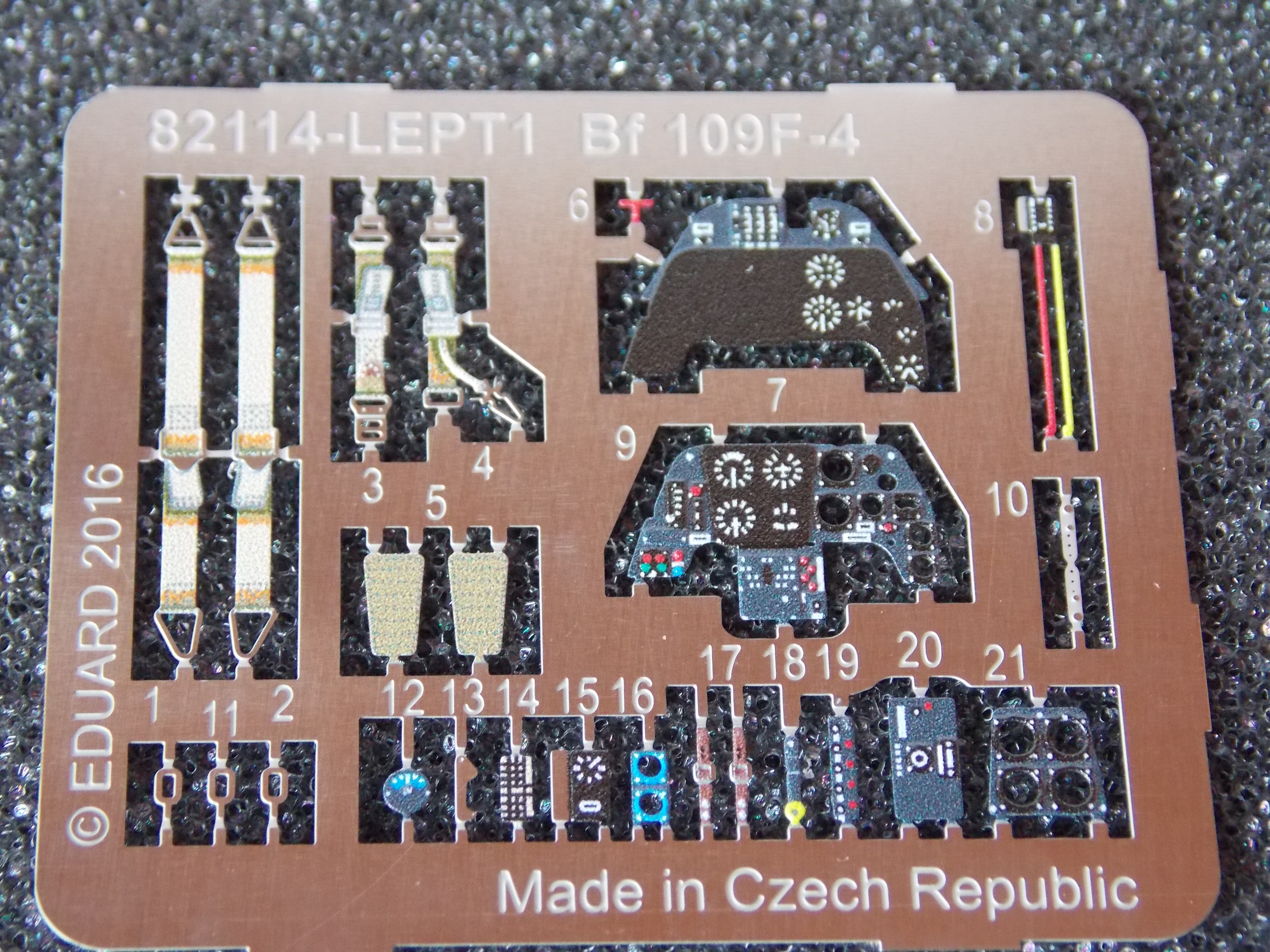

Planžety s lepty obsahují díly pro vylepšení kabiny, ale i doplní některé části exteriéru. Nalezneme v nich palubní desky, poutací pásy na sedačky pilota, dále pedály nožního řízení a ovládací prvky na boční pulty, pedály nožního řízení, chladiče a kryty výfuků.
Dekály:

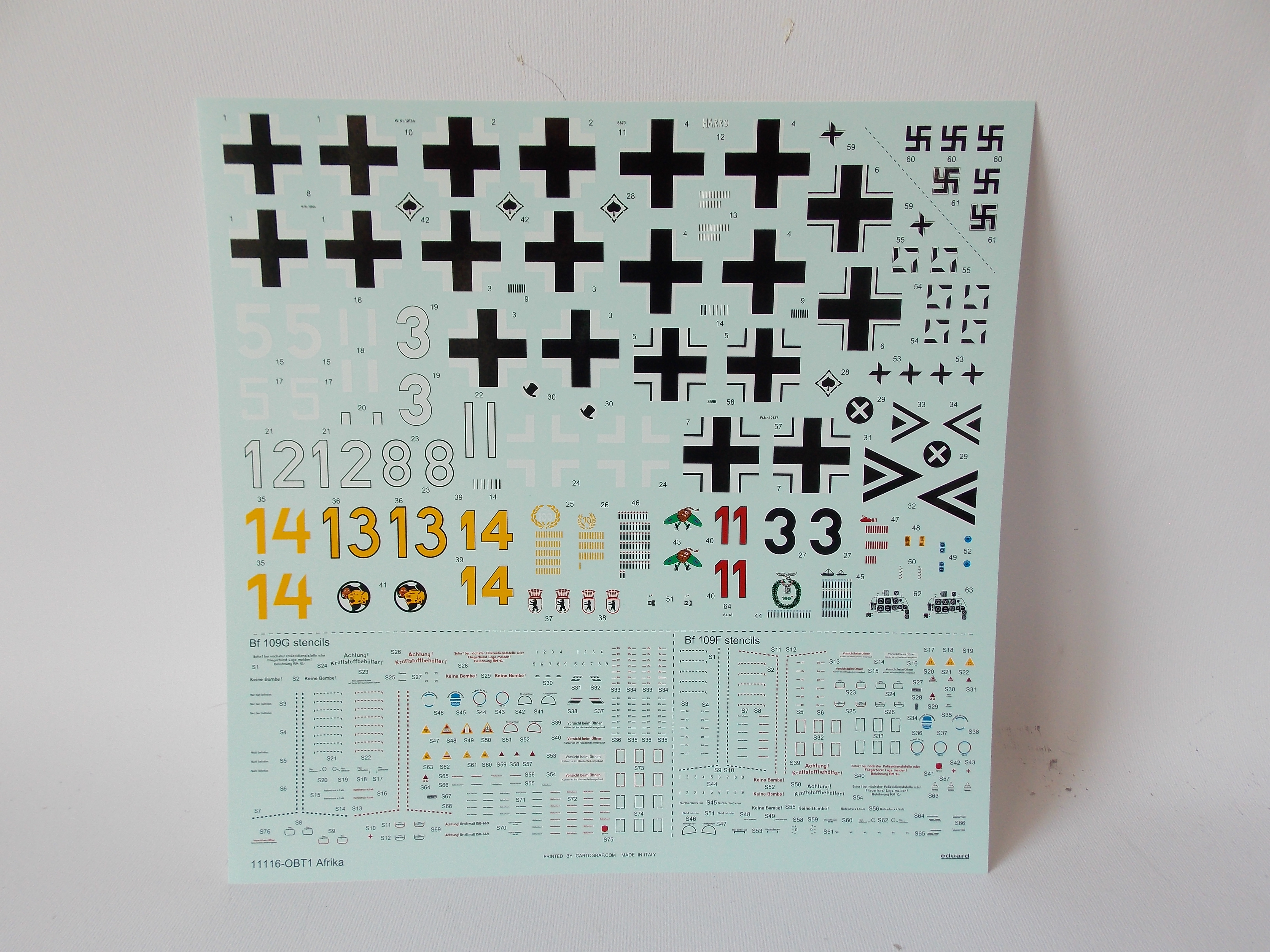

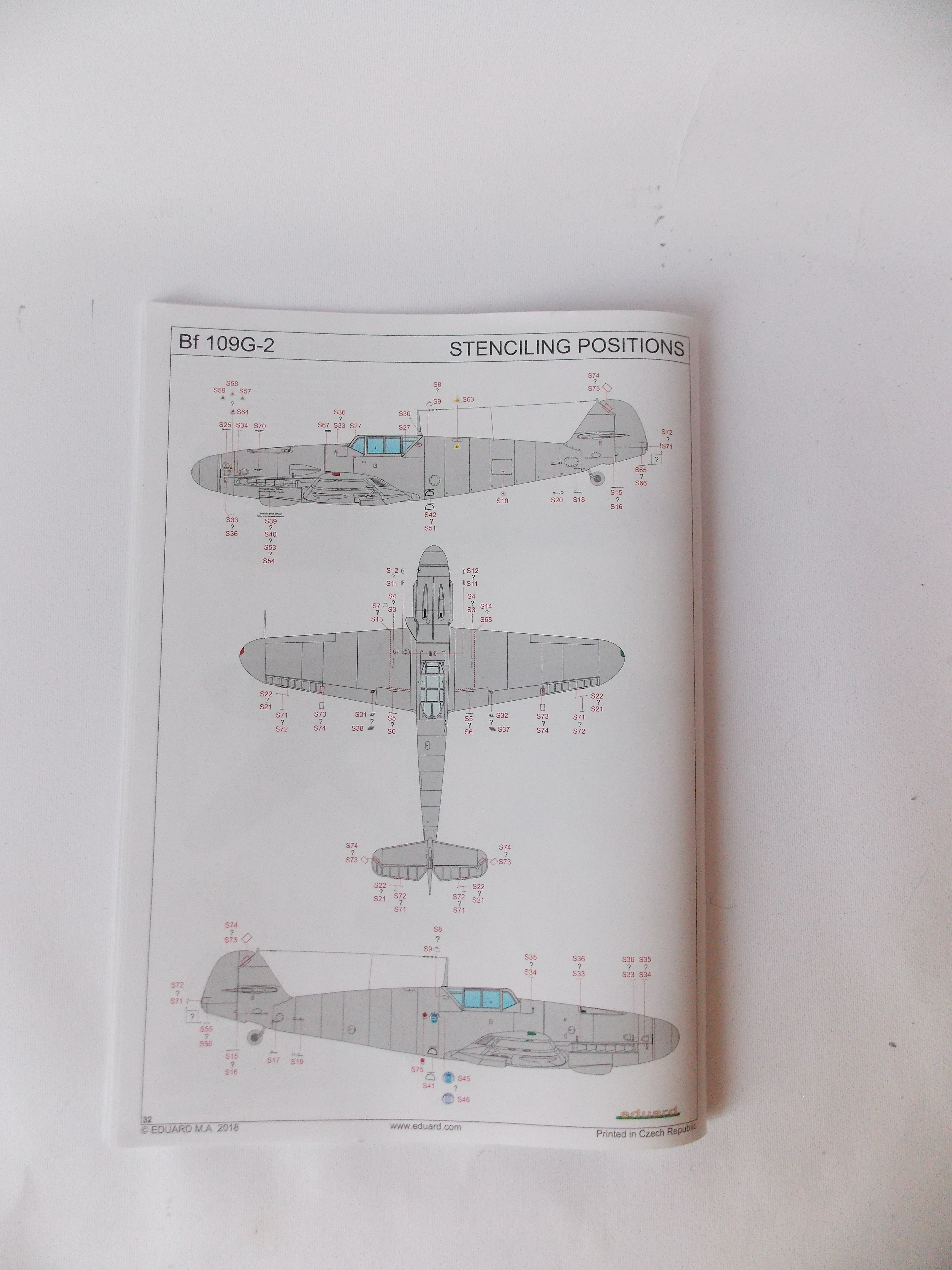

Aršík vytištěný u Eduardu obsahuje obtisky pro dvanáct kamuflážních schémat a popisky.
Závěr
Stavebnice Me109 jsou všem již notoricky známé. Zaměřil jsem se tedy hlavně na známá místa jako klapky křídla a až na menší kaz popsaný u dílů křídel jsem na nic závažného nenarazil.
Jiří Novis Novák
Redakce ModelWebu děkuje firmě Eduard za poskytnutí vzorku k recenzi.
