4.4.2016 Jaroslav 'J.T.C.' Supík - 2 656 přečtení

Stavebni fittest Kanonu Proti Útočné Vozbě v měřítku 1/35 od firmy Special Armour.

Je stavba snadná, jak se jeví?

Jaroslav Supík

Model: KPÚV 3,7 cm / 3,7 cm PAK(t)
Výrobce: Special Armour
Měřítko: 1/35
Kat. c.: SA35001

Úvodem

Náhled na celou stavebnici a finální stavba je v rukou, či spíše v klávesnici Martina Černého. Mým úkolem je nezávisle na něm udělat fittest, nebo-li rychlé kontrolní sestavení bez barvení.


Na dílech jsem odstranil stopy nejen po vtocích, ale i po dělicí rovině.
Další případné úpravy jsou zmíněny již ve stavbě. Vše je lepeno lepidlem Mr.cement S, až na jednu náhradu drátkem, kde jsem použil vteřinové lepidlo.

Testovací stavba

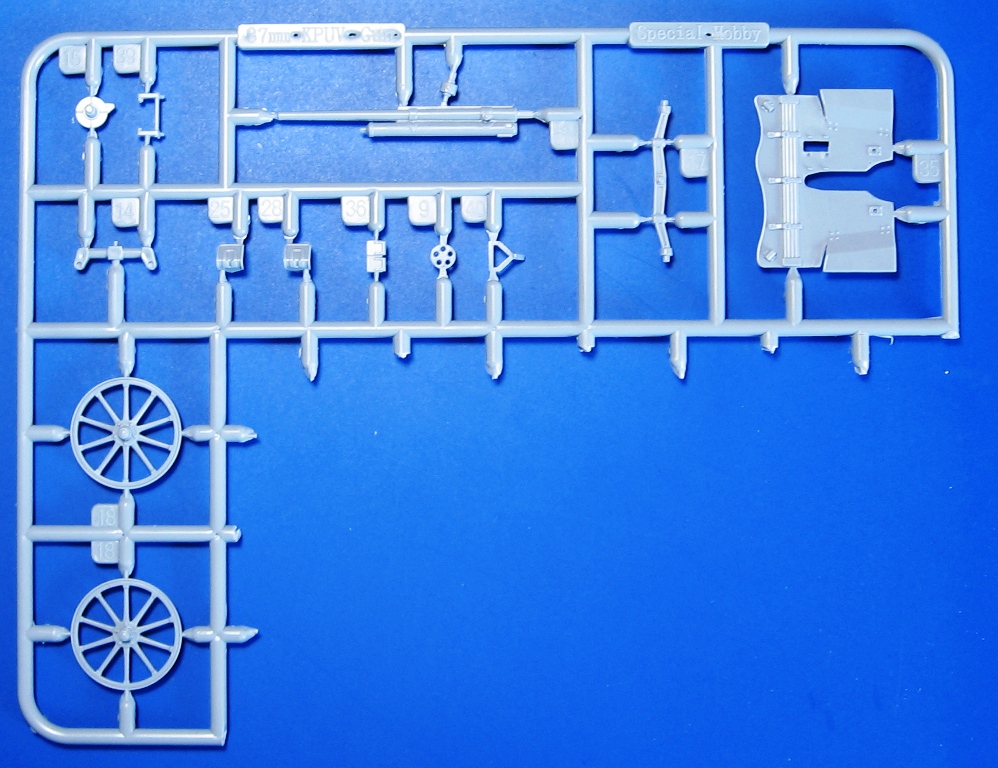

Pro stavbu jsem dostal k dispozici dva rámečky, z toho jeden je z větší části vyštípaný.
Odhaduji, že v chybějící části jsou varianty kol, která v této stavebnici nepoužijeme.

Stavbu jsem zahájil začištěním dělicí roviny v místě styku forem na dílech číslo 24 a 27.

Poté následovalo nalepení madel (díly 30), které bylo bez problému co se týče usazení, ale dosti pracné na začišťovaní. Normálně bych otvory prohloubil a madla udělal z drátku.

Dále jsem pokračoval nalepením zámku. Pozici dílu číslo 26 určuje prolis na dílu číslo 24, tedy aspoň doufám, protože stejný je i na dílu číslo 26, ale díl číslo 29 se dle něj neorientuje. Ten jsem nalepil tak aby odpovídal zobrazení v návodu.

Pokud stavíte kanon v transportní poloze tak na díl číslo 26 ještě natupo přilepíte tažné oko díl 34.

Pro větší pevnost spoje bych doporučil oba díly provrtat a spoj vyztužit drátkem.

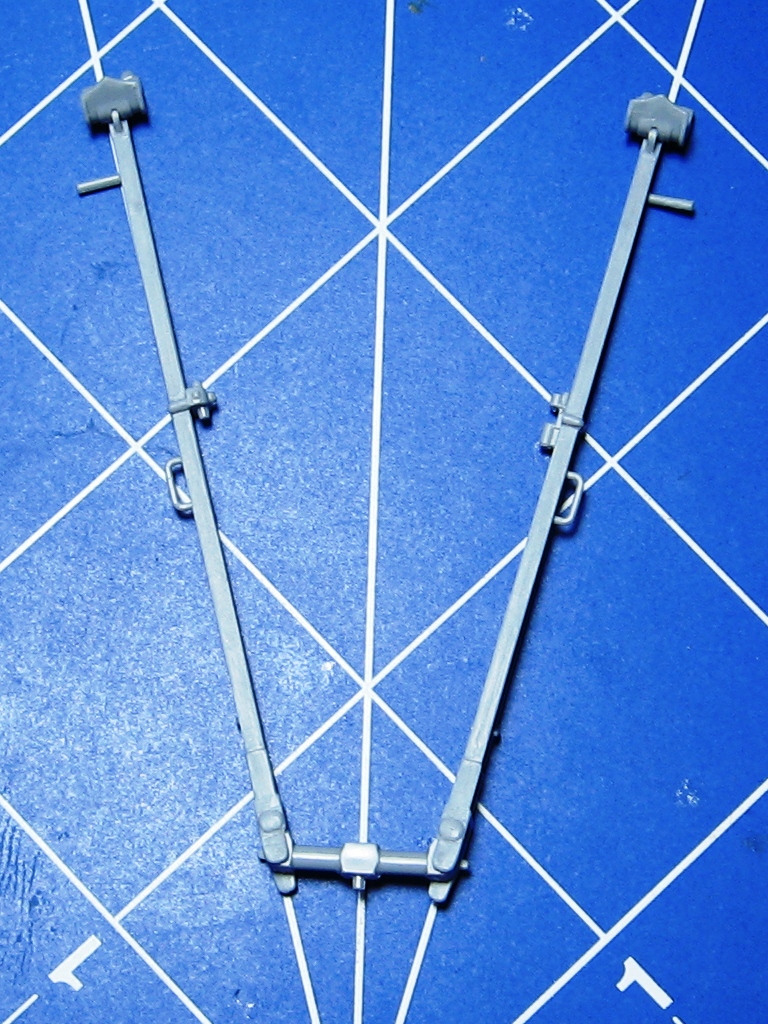

Posledními díly dolepovanými na lafetová ramena jsou díly 30, 25 a 28. Díly 30 mají na jedné straně jemné kolíčky, které pasují do vybrání na místech kde přijdou přilepit, ovšem pro větší pevnost spoje doporučuji totéž, co jsem psal již výše k dílu číslo 34.

Díly 25 a 28 na svá místa sednou, samozřejmě za předpokladu, že jsme začistili dělící rovinu. Jen je potřeba ztenčit zobáček na spodní straně aby sedl do výřezu.

Díl číslo 14 má sice propadliny, ale nemusíme je tmelit, protože po nasazení lafetových ramen nebudou vidět. Při nastavení maximálního úhlu rozvoru lafetových ramen jsem si pomohl úhelníkem na podložce.

Díl číslo 15 je v této fázi jen nasazen, protože si nejsem jist zda bych trefil dle návodu přesně jeho pozici natočení a navíc jeho přilepení v pozdější fázi nám umožní nastavit boční odměr dle našeho požadavku.

Dále jsem pokračoval dle návodu krokem tři. Usazení dílu číslo 2 a 3 na díl číslo 1 jsem možná měl více ošéfovat, aby v jejich spojích nevznikla spára.

Poté doporučuji usadit na díl číslo 1 díly 7 a 8 a to z toho důvodu, že usazení dílu číslo 7 nebude bránit část dílu číslo 5, ale je to jen o pohodlí stavby.

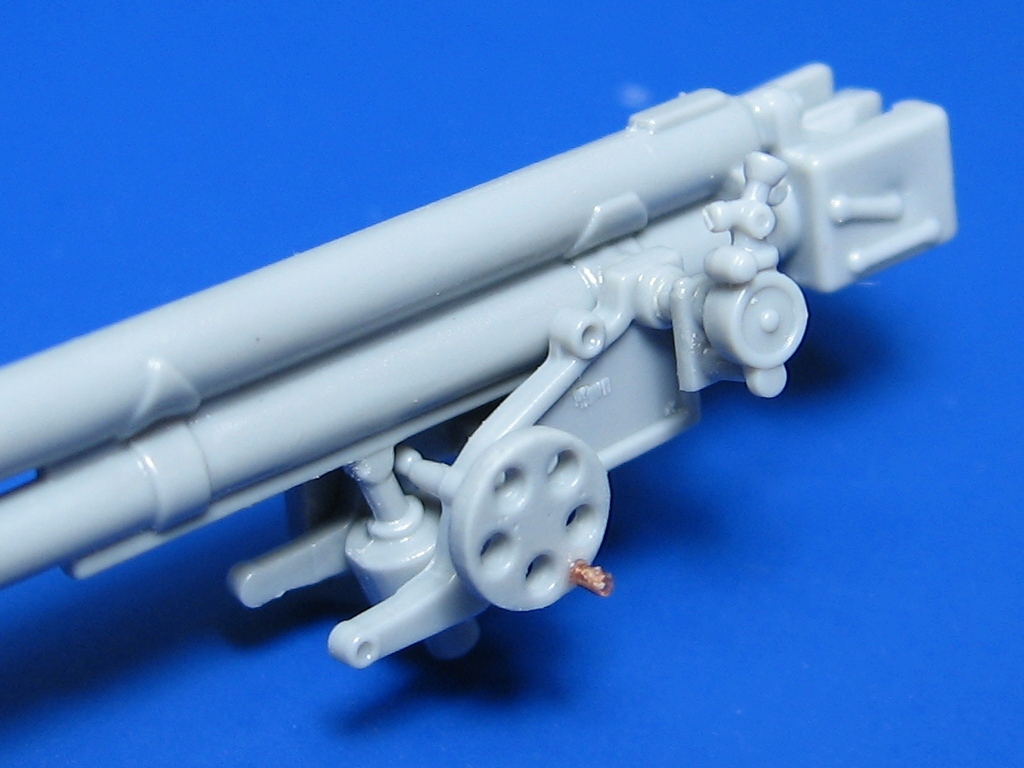

Zbývající díly z tohoto kroku na své místo sedly bez problémů. Tedy když pominu díl číslo 10, který je tak malý, že se mi hned po oddělení ztratil a tak jsem jej nahradil kouskem drátu.

Při usazení ústí hlavně (díl číslo 41) jsem prohloubil usazovací otvor, protože byl mělčí než protikus. Pak již si stačilo při lepení jen pohlídat geometrii.

V kroku čtyři je jedinou komplikací usazení dílu 16, protože v plánku není kromě naznačení stylem "sem někam dozadu" upřesněno jeho umístění. Zde jsem si vypomohl zadním pohledem v kamuflážních schématech. Poté jsem celou sestavu přilepil k dílu 15.

Usazení dílu 17 proběhlo hladce bez problémů, jen jsem jej osadil nasucho koly, abych si lépe ohlídal geometrii a jedno z lafetových ramen mi pak ve finále nelítalo ve vzduchu.
(Ideálně doporučuji hlídat si geometrii na rovné skleněné podložce či hrubém plastovém prkénku, protože jsem zjistil, že dřevěná podložka se mi nepatrně zkroutila.)

Kola doporučuji mít nasazená i při lepení sestavy z kroku tři na lafetu. Já to tak neučinil a tím pádem mi kanón ve finále míří nepatrně k zemi.

V dalším kroku máme k tělu kanónu přilepit držáky štítu díly číslo 38. Protože zde je riziko, že se netrefíme přesně, rozhodl jsem se tento postup ignorovat. Přilepil jsem pouze díl číslo 6, který si moc podobný s kresbou není a jeho přesnou pozici jsem opět konzultoval s bokorysy.

Dále jsem přilepil k sobě díly 39 a 40 a tuto sestavu usadil na sucho na své místo na lafetě.

Poté jsem dle návodu dokompletoval štít a ten nasadil na díl 39. Ale příště bych už díl 39 rovnou přilepil ke štítu a pak teprve usazoval na tělo lafety.

Pak jsem přilepil díly 38 k tělu kanónu a po překontrolováni pozice a geometrie je přilepil i ke štítu a zároveň přilepil i sestavu 39/40 která doteď byla dána pouze na sucho.

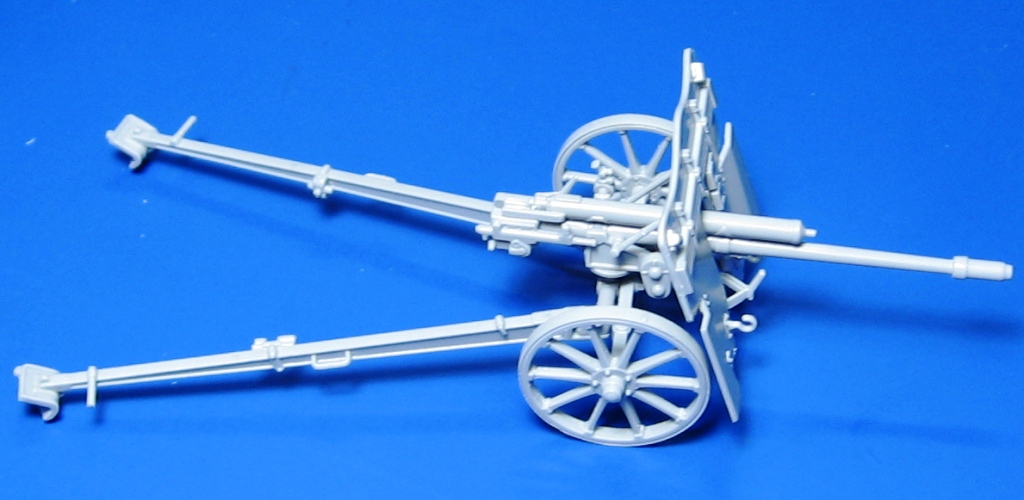

Začištění a nasazení kol již bylo jen třešinkou na dortu a nyní se již mohu kochat hotovým kanónem.

Závěr

Stavba tohoto kanónu je náročná hlavně na přesnost a pokud má výsledek vypadat k světu i začišťování dílů. O tom co bude třeba vytmelit jistě napíše Martin Černý, tak mu nebudu brát prostor.

Doporučuji hlavně nedržet se bezhlavě návodu, ale nachystat si logicky podsestavy, ty nabarvit a osadit obtiskem, popřípadě napatinovat a pak teprve celek sesadit.

Mě osobně stavba kanónu zaujala a jsem zvědav jak dopadne náhled z klávesnice Hellboye a fittest od Ondřeje Kabelky na 7,5 cm horský kanon vz.15.

Jaroslav Supík

Redakce ModelWebu děkuje firmě Special Hobby za poskytnutí vzorku k recenzi.
